Замена корпуса Anbernic RG35XXSP
В этом руководстве показано, как безопасно заменить корпус портативной консоли Anbernic RG35XXSP.
Со временем корпус устройства может поцарапаться, потрескаться или получить другие повреждения от регулярного использования. Изношенный корпус ухудшает внешний вид консоли и делает её более уязвимой к дальнейшим повреждениям. Замена на новый корпус улучшит прочность и обеспечит лучшую защиту устройства.
Распространённые причины
- Трещины, царапины или вмятины на внешней поверхности
- Свободные или сломанные кнопки из‑за износа корпуса
- Корпус не сидит правильно или болтается
- Значительный износ, влияющий на внешний вид устройства
Это руководство проведёт вас через каждый шаг процесса замены корпуса с полезными советами для гладкого и простого ремонта.
Перед началом ремонта отключите питание и выньте кабель питания из устройства.
Шаг 1
Выключите устройство перед началом разборки.
Закройте устройство и переверните его так, чтобы снизу была верхняя часть.
Шаг 2
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить один винт 5 мм, фиксирующий крышку батарейного отсека.
Поднимите дверцу батарейного отсека и снимите её.
Шаг 3
Используйте отвертку Torx T6, чтобы выкрутить четыре винта 5 мм.
Поднимите всю заднюю часть корпуса вместе с батареей от устройства.
Не оттягивайте её далеко, так как батарея подключена к плате.
Шаг 4
Выньте батарею из заднего отсека и протяните её через зазор в задней части корпуса.
Отложите пластиковую часть корпуса для последующей сборки.
Шаг 5
Уожмите боковые стороны разъёма батареи и сдвиньте его из гнезда, чтобы отсоединить провод батареи.
Снимите батарею.
Шаг 6
Поднимите зелёный лист бумаги с материнской платы.
Используйте крестовую отвёртку Phillips #00, чтобы выкрутить три винта 5 мм, крепящие материнскую плату.
Шаг 7
Будьте осторожны при перемещении материнской платы, так как она соединена с гибким кабелем дисплея и может быть повреждена при натяжении.
Поднимите материнскую плату и переверните её.
Шаг 8
Используйте лопатку или чистый ноготь, чтобы поднять чёрный фиксатор — это положение «открыто».
Используйте как можно более широкий инструмент, чтобы не повредить хрупкие шарниры.
Пинцетом или пальцами аккуратно вытяните дисплейный кабель из разъёма.
Снимите материнскую плату.
Шаг 9

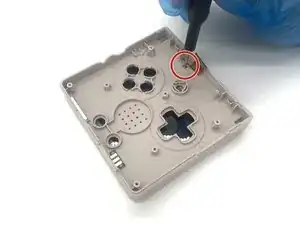

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить один винт 5 мм, расположенный рядом с гибким кабелем дисплея.

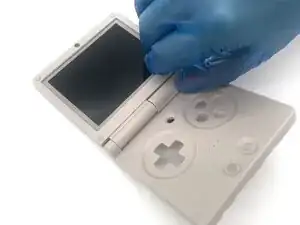

Переверните устройство так, чтобы оно было лицом вверх, и снимите свободную пластиковую заглушку шарнира.
Шаг 10

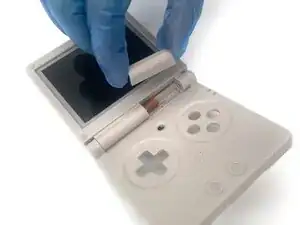

Используйте заострённый конец лопатки, чтобы вытолкнуть штифт с края шарниров.

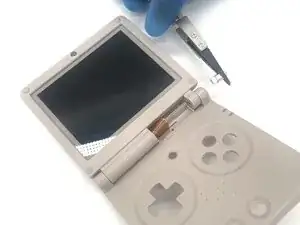

Пинцетом извлеките как пластиковую накладку штифта, так и сам штифт.
Шаг 11

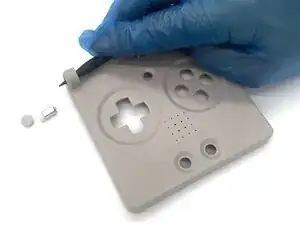

Используйте лопатку, чтобы поддеть пластиковые заглушки винтов по краю экрана.

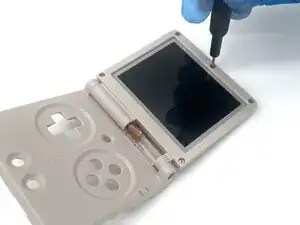

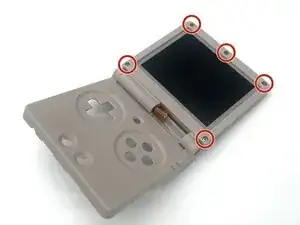

Используйте крестовую отвёртку Phillips #00, чтобы выкрутить пять винтов 5 мм вокруг рамки экрана.
Шаг 12

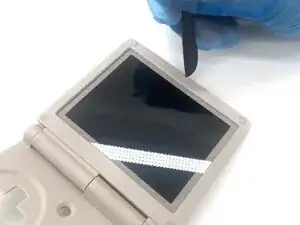

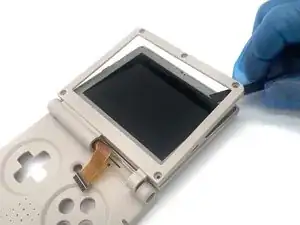

Поместите конец лопатки между двумя слоями крышки экрана и подденьте её, чтобы открыть.

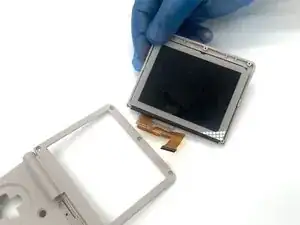

Извлеките экран из пластикового корпуса.
Не прикладывайте слишком большое давление к экрану — он очень тонкий и склонен к растрескиванию.
Шаг 13

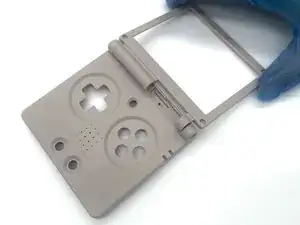

Отсоедините пластиковую крышку экрана от устройства.
Шаг 14

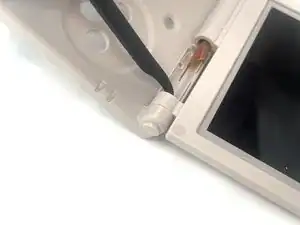

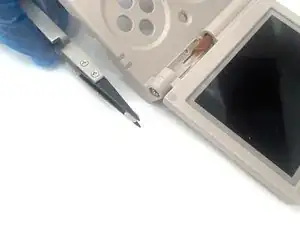

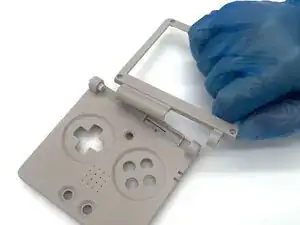

Используйте заострённый конец лопатки, чтобы вытолкнуть последний штифт из шарнира.
Заключение
Для обратной сборки выполните эти инструкции в обратном порядке. Отнесите электронные отходы на переработку в предприятие, сертифицированное по стандартам R2 или e‑Stewards.
Перевод руководства с ifixit.com
