Замена аккумулятора контроллера Xbox Elite Wireless Series 2

Снимите крышки стиков с помощью пальцев.

Снимите крышку D-pad с помощью пальцев.

Верхняя крышка крепится двумя способами:

13 пластиковыми зажимами

Несколькими полосками клеевой ленты

Освобождение пластиковых зажимов требует значительных усилий. Не спешите, чтобы не повредить контроллер.

Вставьте инструмент для открытия между левым бампером и верхней крышкой.

Подденьте верхнюю крышку, чтобы освободить левый верхний зажим.

Вставьте инструмент для открытия в шов между двумя корпусами на левом краю контроллера.

Сдвигайте инструмент для открытия вдоль левого края и поддевайте его периодически, чтобы освободить пластиковые зажимы.

Вставьте инструмент для открытия в шов между двумя корпусами на внутреннем левом краю.

Сдвигайте инструмент для открытия вдоль нижнего края и поддевайте его периодически, чтобы освободить пластиковые зажимы.

Вставьте инструмент для открытия в шов между двумя корпусами на правом краю контроллера.

Сдвигайте инструмент для открытия вдоль правого края и поддевайте его периодически, чтобы освободить пластиковые зажимы.

Вставьте инструмент для открытия между правым бампером и верхней крышкой.

Подденьте верхнюю крышку, чтобы освободить оставшиеся пластиковые зажимы.

Снимите верхнюю крышку.

Чтобы установить верхнюю крышку обратно на место, разместите ее на сборке средних рам и нажмите вниз по краям, чтобы зафиксировать все зажимы.

Если на одном из верхних винтов есть белая наклейка, проколите ее отверткой или используйте пинцет, чтобы снять.

Используйте отвертку Torx T8 Security, чтобы снять шесть винтов длиной 9 мм, крепящих сборку средних рам.

В зависимости от возраста и состояния вашего бит, возможно, лучше подойдет отвертка Torx T9.

Сборка средних рам удерживается на месте тремя пластиковыми зажимами и двумя металлическими стержнями.

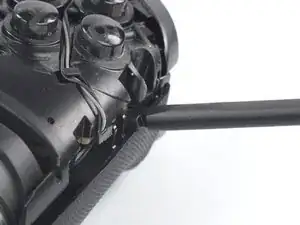

Вставьте плоский конец лопатки под верхний правый край сборки средних рам, сразу над зажимом.

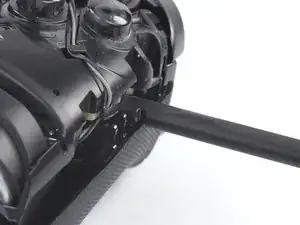

Подденьте сборку средних рам, чтобы освободить зажимы, удерживающие ее на месте.

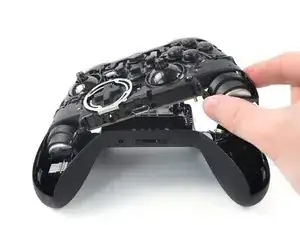

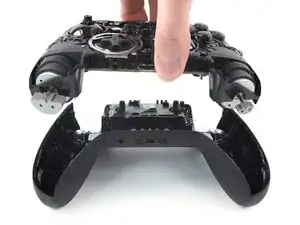

Снимите сборку средних рам.

При сборке выровните спусковые крючки с нижним корпусом перед фиксацией сборки средних рам. Если они неправильно выровнены, спусковые крючки могут не работать должным образом.

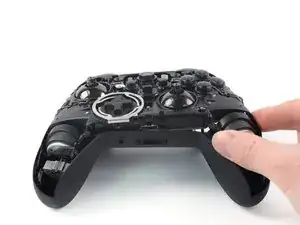

Чтобы установить сборку средних рам обратно, разместите ее в нижнем корпусе и сильно нажмите по краям, чтобы зафиксировать зажимы.

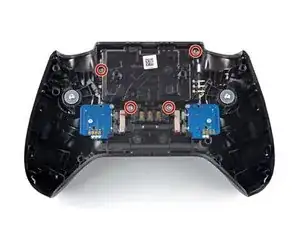

Используйте отвертку Torx T6, чтобы снять четыре винта длиной 6,9 мм, крепящих крышку аккумулятора.

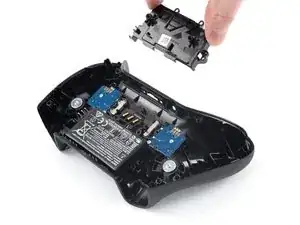

Снимите крышку аккумулятора.

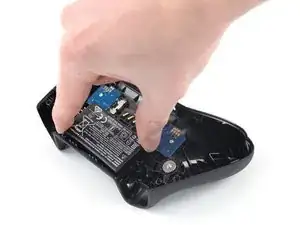

Возьмите аккумулятор и поднимите его из углубления.

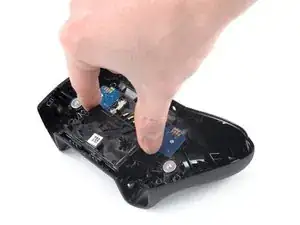

Удалите аккумулятор.

Никогда не используйте деформированный или поврежденный аккумулятор — это опасно. Замените его на новый аккумулятор.

Убедитесь, что аккумулятор установлен правильно, расположив контакты в нижнем правом углу аккумулятора на контактах.
