Руль для гонок Xbox 360 — ремонт потенциометра переменного сопротивления
Это руководство предназначено для беспроводного руля для гонок Xbox 360, у которого наблюдается нестабильное поведение управления: руль не реагирует последовательно на ввод или «прыгает» в разных направлениях. Проще всего выявить проблему на компьютере с Windows через свойства геймпада с беспроводным приёмником, где вы можете сравнить движение руля с тем, что видит компьютер. Если вы видите, что показания постоянно скачут, это указывает на то, что потенциометр переменного сопротивления загрязнён или повреждён.
Шаг 1

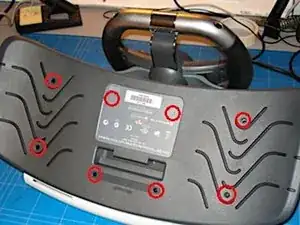

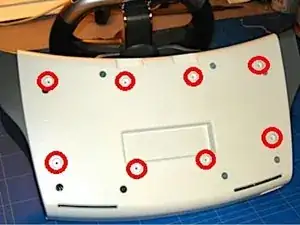

Снимите 8 винтов с основания (два прикрыты наклейкой), используя торкс TX10 с защитным отверстием.
Шаг 2

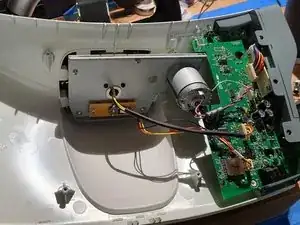

Снимите ещё 8 винтов с задней части узла руля, опять же используя торкс TX10 с защитным отверстием.
Шаг 3

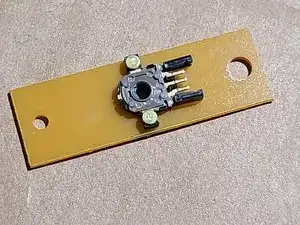

Найдите маленькую бежевую плату с потенциометром. Установите руль в среднее положение и запомните ориентацию потенциометра (плоская часть белого направляющего будет слева).
Отключите разъём.
Используя торкс TX10, снимите плату и положите её на рабочую поверхность.
Шаг 4

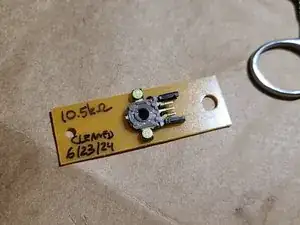

Потенциометр номиналом 10 кОм, и его трудно найти для замены, но зачастую достаточно просто очистки.

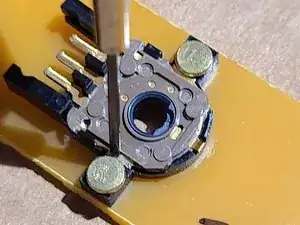

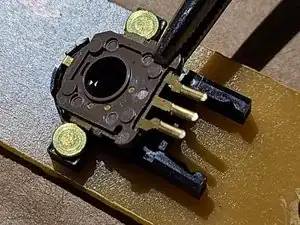

Обратите внимание, что заклёпки могут мешать подъему крышки, поэтому работайте со стороны, где больше зазора от заклёпки. Затем двумя часовыми отвёртками аккуратно подденьте один угол, осторожно сгибая защёлку на этой стороне. Поверните лишь настолько, чтобы крышка потенциометра прошла мимо защёлки.
Когда потенциометр освободится от защёлки, используйте маленькие плоскогубцы, чтобы аккуратно извлечь верхнюю часть потенциометра.
Положите крышку потенциометра вверх дном на рабочую поверхность.
Шаг 5

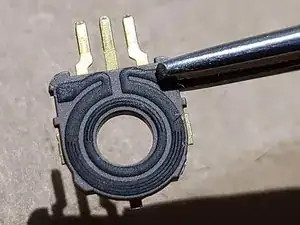

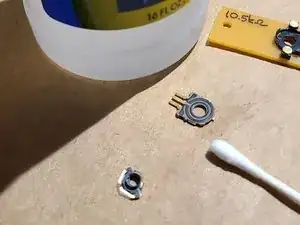

Смоченным в спирте ватным тампоном аккуратно протрите дорожки на внутренней стороне крышки потенциометра. Обратите внимание на серый налёт на тампоне.
Шаг 6
Удалите щётку (ползунок) с корпуса потенциометра. Внимание: щётка очень маленькая и тонкая, поэтому действуйте предельно осторожно.

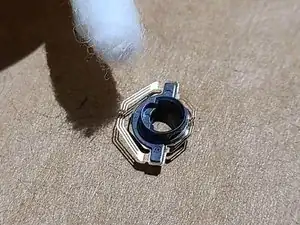

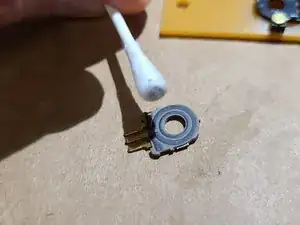

Поместив её на рабочую поверхность, используйте чистый тампон, смоченный спиртом, и осторожно очистите контакты щётки, применяя очень небольшое давление, чтобы не изменить форму щёток.
Шаг 7

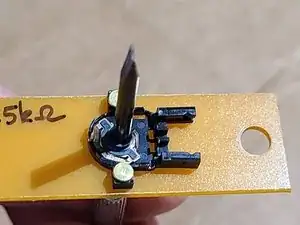

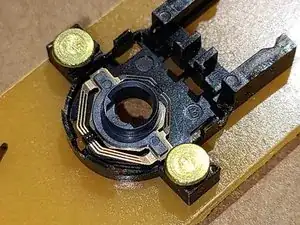

Используя отвёртку по центру платы для выравнивания, опустите щётку обратно в корпус потенциометра.
Совместите крышку потенциометра с пазами сзади (со стороны, противоположной разъёму), затем аккуратно прижмите вниз до щелчка в защёлках. Обратите внимание, что металлические выступы крышки слегка мешали заклёпкам, и для прохождения мимо заклёпок использовалась отвёртка.
Шаг 8
Установите плату потенциометра на место и закрепите 2 винтами TX10.
Подключите разъём.
Соберите нижнюю крышку и основание обратно.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Не затягивайте винты слишком сильно — они вкручиваются в пластиковый корпус и легко сорвут резьбу.
Перевод руководства с ifixit.com
