Замена кнопок управления Anbernic RG35XXSP
В этом руководстве показано, как безопасно заменить кнопки управления на портативной консоли Anbernic RG35XXSP.
Со временем при постоянном использовании кнопки изнашиваются, из‑за чего перестают отзываться. Если вводы задерживаются, становятся непостоянными или вовсе не работают, вероятно, пришло время заменить кнопки. Установка новых кнопок улучшит отзывчивость и повысит комфорт игры.
Частые причины
- Задержка или непостоянный отклик при игре
- Кнопки заедают, мягкие или не возвращаются в исходное положение
- Некоторые кнопки вовсе не работают
- Механический износ или повреждение колпачков кнопок
Это руководство проведёт вас по каждому шагу процесса замены с полезными советами для гладкого и эффективного ремонта.
Перед началом ремонта убедитесь, что игра выключена и устройство отключено от зарядного устройства.
Шаг 1
Выключите устройство перед началом разборки.
Закройте устройство и переверните его так, чтобы снизу было видно вверх.
Шаг 2
Отверткой Phillips #00 отвинтите один 5 мм винт, фиксирующий крышку отсека батареи.
Подденьте и снимите дверцу отсека батареи.
Шаг 3
Отверткой Torx T6 отвинтите четыре 5 мм винта.
Поднимите заднюю панель вместе с батареей, сняв её с корпуса устройства.
Не отрывайте панель резко — батарея подключена к плате.
Шаг 4
Выньте батарею из заднего отсека и пропустите её через зазор в задней крышке.
Отложите пластиковый корпус в сторону для последующей сборки.
Шаг 5
Сожмите боковые части разъёма батареи и вытяните его из гнезда, чтобы отключить кабель батареи.
Удалите батарею.
Шаг 6
Сожмите кнопку R2 и аккуратно приподнимите её для снятия.
Сожмите кнопку R1 и аккуратно приподнимите её для снятия.
Придётся потянуть чуть сильнее — у кнопки есть пластиковый штифт, соединённый с корпусом.
Шаг 7
Сожмите кнопку L2 и аккуратно приподнимите её для снятия.
Сожмите кнопку L1 и аккуратно приподнимите её для снятия.
Придётся потянуть чуть сильнее — у кнопки есть пластиковый штифт, соединённый с корпусом.
Шаг 8

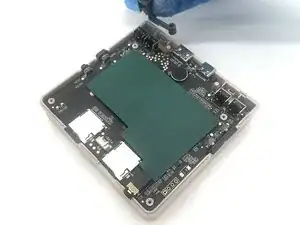

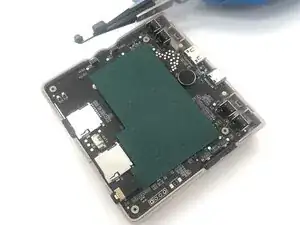

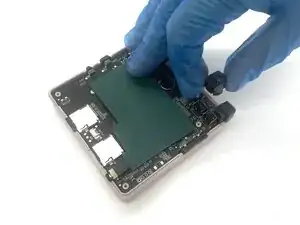

Пинцетом подденьте кнопки питания и сброса и вытащите их с боковой части устройства.
Шаг 9

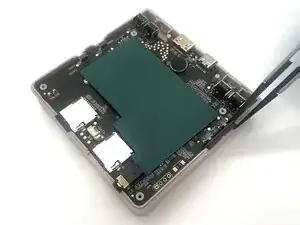

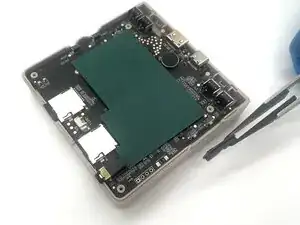

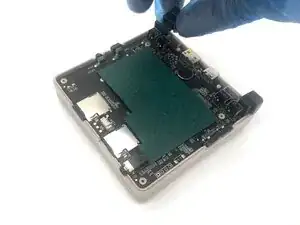

Пинцетом извлеките кнопки регулировки громкости из боковой части корпуса.
Сторона с плюсом кнопок должна быть ближе к задней части устройства.
Шаг 10

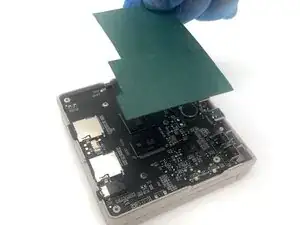

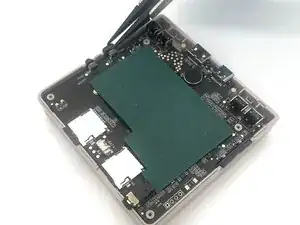

Снимите зелёный лист бумаги с материнской платы.

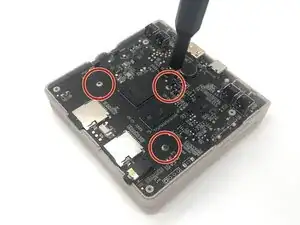

Отверткой Phillips #00 отвинтите три 5 мм винта, крепящие материнскую плату.
Шаг 11

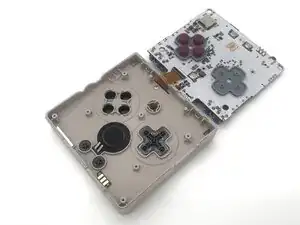

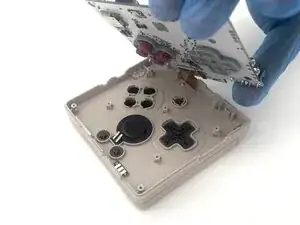

Переверните материнскую плату, чтобы получить доступ к кнопкам управления и направляющим кнопкам.

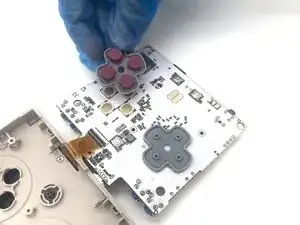

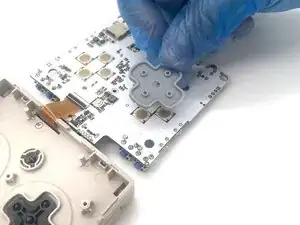

Снимите прокладки кнопок управления и направляющих с материнской платы.
В некоторых случаях прокладки могут застрять в пластиковом корпусе. Если это произойдёт, вы всё равно сможете извлечь кнопки обычным способом.
Шаг 12

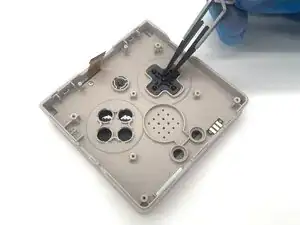

Пинцетом извлеките направляющие кнопки из корпуса.
Заключение
Для сборки устройства выполните шаги в обратном порядке. Утилизируйте электронные отходы в переработчик с сертификатом R2 или e‑Stewards.
