Замена материнской платы контроллера Nvidia Shield
Этот ремонтный гид показывает, как заменить материнскую плату контроллера Nvidia Shield Gen 2, произведённого компанией Nvidia, номер модели: 945-12920-2500-000.
Материнская плата — это печатная плата, которая соединяет все компоненты внутри устройства. Если материнская плата неисправна, контроллер может вообще не включаться.
Шаг 1

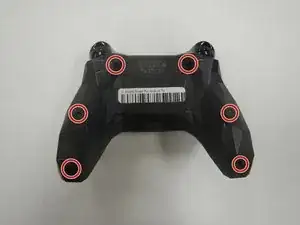

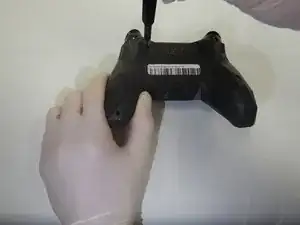

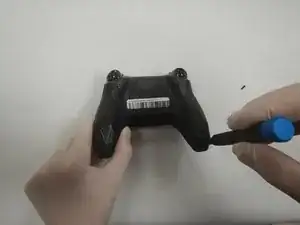

Используйте отвертку Torx TR6, чтобы удалить шесть винтов длиной 7 мм с задней стороны контроллера.
Шаг 2

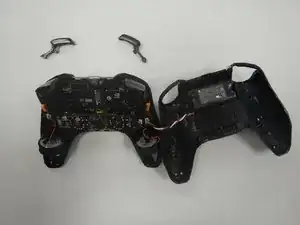

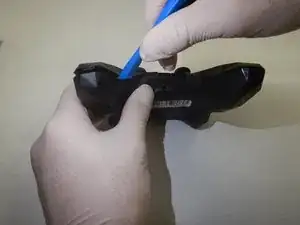

Используйте пластиковый инструмент для вскрытия, чтобы открыть заднюю рамку контроллера.
Шаг 3

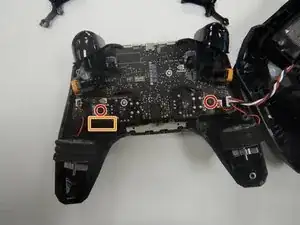

Используйте биту Torx TR6, чтобы удалить два винта длиной 7 мм за аналоговыми стиками.

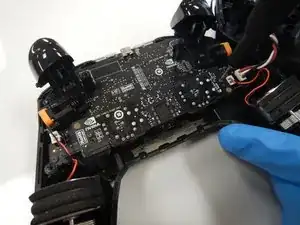

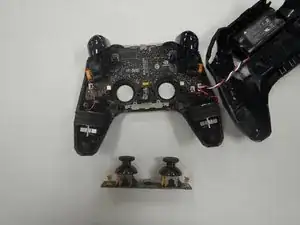

Отключите кабель питания от сборки аналогового стика.
Шаг 4

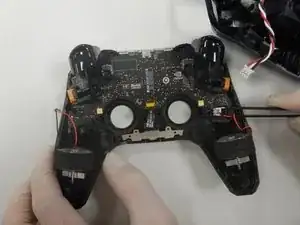

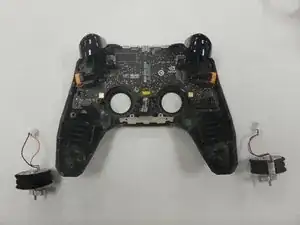

Используйте пинцет, чтобы отключить моторчики вибрации от материнской платы.

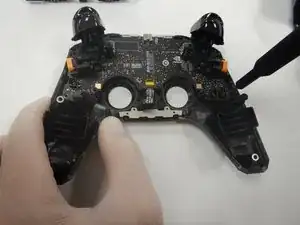

Используйте пинцет, чтобы отключить кабель батареи от материнской платы.
Шаг 5

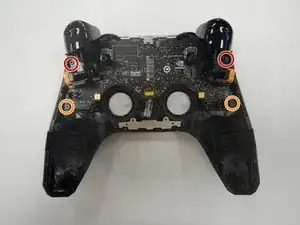

Используйте отвертку Torx TR6, чтобы удалить два винта длиной 7 мм в верхней части рамки.
Используйте отвертку Torx T5, чтобы удалить два винта длиной 5 мм в нижних углах рамки.

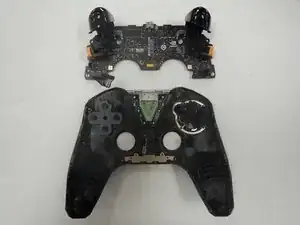

Аккуратно извлеките материнскую плату из корпуса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
