Замена джойстика Nvidia Shield
В результате нормального износа или особенно активной игры вашему джойстику Nvidia может потребоваться замена платы джойстика и/или аналоговых стиков, чтобы восстановить их полную работоспособность. Плата джойстика передаёт движения аналоговых стиков на компьютер или консоль, которые затем отображают движение на экране.
Такой ремонт сэкономит вам деньги, поскольку эти устройства могут быть дорогими, и позволит сохранить ремонтируемую электронику от отправки на свалку. После выполнения этого ремонта ваш джойстик должен снова стать полностью работоспособным и более отзывчивым, если ухудшение работы было вызвано износом платы джойстика с течением времени.
Для выполнения этого ремонта вам понадобятся только запасные части и отвертка, подходящая для винтов 6,5 мм, то есть ничего особенного и специальных знаний не требуется.
Шаг 1
Уберите семь винтов T5 Torx длиной 6,4 мм с задней панели.

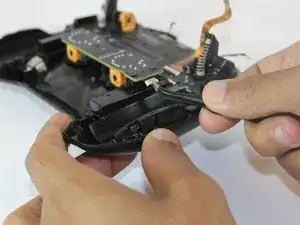

Используйте лопатку, чтобы отделить переднюю и заднюю панели.
Шаг 2
Зелёная решётка не прикручена, её можно просто вытащить.
Шаг 3
Снимите шесть винтов T5 Torx длиной 6,5 мм.
Отключите силовые провода.
Отодвиньте медную ленту и отключите чёрный и белый провода.
Шаг 4
Выньте блок батареи, когда все кабели будут отключены.
Шаг 5
Охлаждение важно для электроники — перегреву нельзя допускать.
Снимите два винта T5 Torx длиной 7,3 мм и четыре винта T5 Torx длиной 8,4 мм и отключите силовой кабель.
Поднимите вентилятор после удаления винтов и отключения кабеля.
Шаг 6
Большая плата под задней крышкой — это материнская плата.
С помощью отвертки T5 Torx снимите шесть винтов с материнской платы — два винта 7,3 мм и четыре винта 8,4 мм.
Осторожно потяните за края платы, при необходимости покачивая её, чтобы не повредить разъёмы в верхней части платы.
Шаг 7
Открутите 3 винта 6,5 мм с платы джойстика.
Отключите шлейф, подключённый с правой стороны платы.
После снятия винтов плата джойстика поднимется из панели, что позволит её заменить.

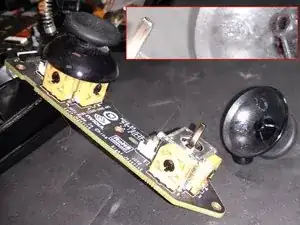

Аналоговые стики можно снять, потянув их с металлических штырей для замены.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
