Замена основной платы правого контроллера
Используйте это руководство для замены основной платы на правом контроллере в вашем Backbone One.
Шаг 1
Используйте отвертку Phillips, чтобы удалить четыре винта длиной 5.9 мм.
Шаг 2
Поднимите верхнюю крышку контроллера.
Поверните верхнюю крышку и поместите её на корпус контроллера.
Убедитесь, что соединительный кабель не натянут.
Шаг 3
Используйте пинцет, чтобы удалить желтую защитную ленту, которая наклеена на соединительный кабель и разъем.
Шаг 4
Используйте кончик открывалки, чтобы открыть серую защелку разъема ZIF соединительного кабеля, нажав её вверх.
Шаг 5
Отключите кабель, вытащив его прямо из разъема ZIF.
Шаг 6
Используйте пинцет, чтобы отключить телефонные кабели от их разъемов.
Шаг 7
Отделите верхнюю часть левого контроллера.
Шаг 8
Используйте отвертку Phillips, чтобы удалить три винта длиной 5.9 мм.
Шаг 9
Удалите курок.
Шаг 10
Удалите бампер.
Шаг 11
Используйте отвертку Phillips, чтобы удалить два винта длиной 3.9 мм.
Шаг 12

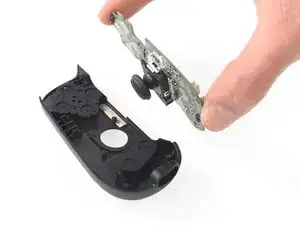

Снимите основную плату.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Сдайте свои электронные отходы в сертифицированный переработчик R2 или e-Stewards.
