Замена CMOS-батарейки в PlayStation 2 Slimline

Консоли

Консоль Sony PlayStation 2 Slim использует CMOS‑батарейку — модифицированный элемент питания, предназначенный для питания чипа CMOS в аппаратной части. Этот чип отвечает за сохранение настроек загрузки, системного времени и даты. Неисправная CMOS‑батарейка может вызывать ошибки сохранений игр, неправильное системное время или препятствовать включению консоли.

Шаг 1

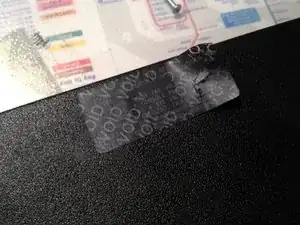

Удалите все пять винтов на нижней стороне PS2 Slimline

Шаг 2

С помощью металлической лопатки аккуратно приподнимите корпус

Хотя в руководстве использована металлическая лопатка, для большей части электроники рекомендуется применять пластиковые лопатки, так как металл по металлу может вызвать короткое замыкание

Шаг 3

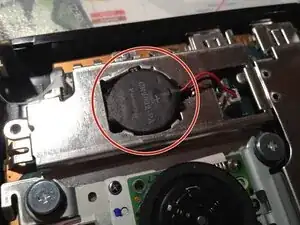

Найдите батарейку на материнской плате. Это будет кнопочная батарейка формата CR2032

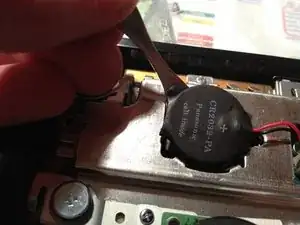

Осторожно используйте металлическую лопаточку, чтобы извлечь батарейку из металлического держателя

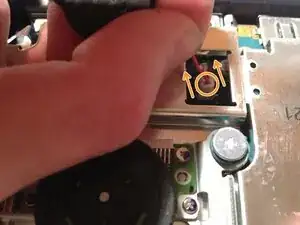

После полного извлечения батарейки отсоедините разъём, потянув его вверх от материнской платы

У разъёма нет защёлок; его легко снять и установить обратно при сборке/разборке

Заключение

Для сборки устройства следуйте указанным инструкциям в обратном порядке.

Перевод руководства с ifixit.com
