Замена инфракрасного датчика PlayStation 2 Slimline
В этом руководстве вы узнаете, как найти и заменить инфракрасный датчик в Playstation 2 Slimline. Инфракрасный датчик считывает беспроводные сигналы, позволяя контроллерам и пультам PS2 работать так, как будто они подключены к устройству.
Шаг 1

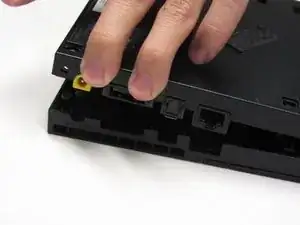

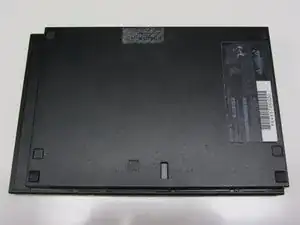

Отключите все кабели от консоли и переверните устройство, чтобы открыть его основание.
Шаг 2

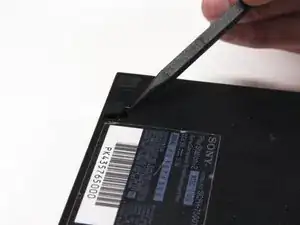

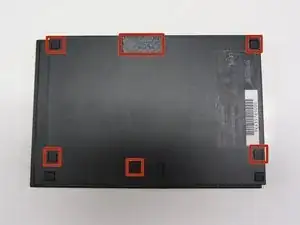

Найдите 6 ножек на основании устройства. Снимите их с помощью лопатки, чтобы открыть винты.

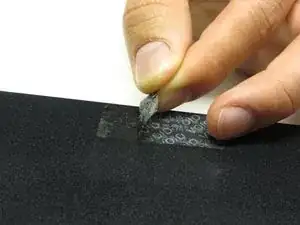

Примечание: Одна из ножек находится под наклейкой, показанной на фото. Удаление этой наклейки аннулирует любую гарантию от Sony.
Шаг 3

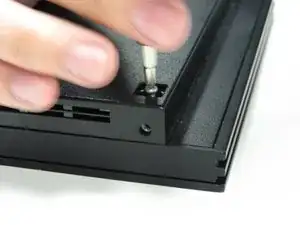

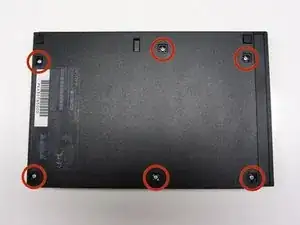

Удалите все шесть винтов размером 4.0 мм с основания устройства, используя отвертку Phillips #1.
Шаг 4

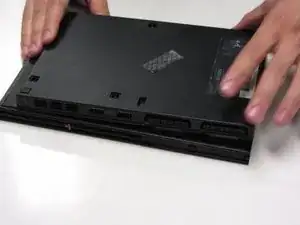

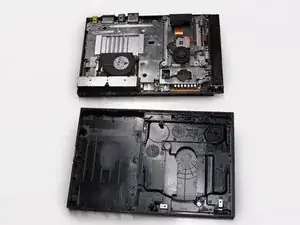

Начните с угла, где расположены порты питания и Ethernet, аккуратно придайте внешнюю оболочку с помощью лопатки и продолжайте вокруг всего устройства.
Примечание: Вы можете использовать руки для дополнительной силы, чтобы отделить две части внешней оболочки.
Шаг 5

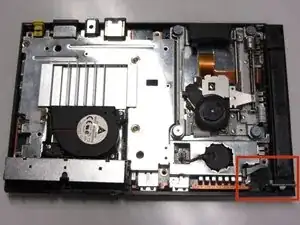

Найдите инфракрасный датчик в переднем правом углу устройства.
Шаг 6

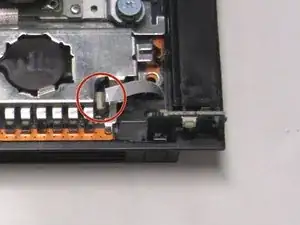

Осторожно отсоедините кабель-ленту, соединяющий инфракрасный датчик с материнской платой.
Предостережение: Всегда удаляйте кабели-ленты, держа их за пластиковые ручки с обеих сторон. Дергать кабель-ленту в любом другом месте может повредить кабель и сделать компонент бесполезным.
Шаг 7
Осторожно поднимите и удалите инфракрасный датчик из его отведенного слота.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
