Замена дисковода PlayStation 2

Переверните PlayStation 2 так, чтобы дном корпуса была направлена вверх.

Используйте плоскую кромку металлической лопатки, чтобы поддеть восемь плоских заглушек винтов.

Удалите следующие восемь винтов, фиксирующих верхнюю крышку к нижней части корпуса:

Четыре крестообразных винта Philips длиной 55,4 мм

Четыре крестообразных винта Phillips длиной 18,0 мм

У некоторых моделей другое количество винтов и ножек. Снимите все ножки и винты на дне корпуса.

В модели с 10 винтами в самой нижней части расположены 6 винтов, и 4 в верхнем лотке.

Отклейте гарантийную наклейку (расположена рядом с главным переключателем питания) прямо от корпуса.

Чтобы избежать активации отметки VOID, аккуратно подогрейте её для чистого удаления и замены.

Переверните PlayStation 2 обратно в исходное положение вверх лицом.

Поднимите верхнюю крышку и снимите её с нижней части корпуса.

Чтобы облегчить снятие, рекомендуется сначала поддеть сторону ближе к выключателю питания, одновременно покачивая верхнюю крышку в сторону передней части нижнего корпуса.

Осторожно отсоедините шнур питания, соединяющий верхнюю и нижнюю половины, отключив блок проводки питания от верхней крышки.

Удалите два чёрных крестообразных винта Phillips длиной 6,4 мм, фиксирующих оптический дисковод к нижней части корпуса.

Поднимите и извлеките оптический дисковод строго вверх из нижней части корпуса.

Удалите два крестообразных винта Phillips с золотистой головкой длиной 14,6 мм, фиксирующих плату портов контроллера к нижней части корпуса.

Осторожно поднимите плату портов контроллера из её углубления в нижней части корпуса.

Не полностью извлекайте плату портов контроллера. Она всё ещё подключена через ленточный кабель.

Тяните ленточный кабель портов контроллера прямо от его разъёма на плате портов контроллера.

Удалите плату портов контроллера из нижней части корпуса.

Удалите два крестообразных винта Phillips с золотистой головкой длиной 14,6 мм, фиксирующих вентилятор к нижней части корпуса.

Если в расширительном отсеке установлен какой-либо модуль, обязательно удалите его. Отсек расширения должен быть пустым.

Подденьте и снимите крышку отсека расширения с её стоек в нижней части корпуса.

Поднимите узел материнской платы за передний край и извлеките его из нижнего корпуса.

Теперь, когда весь этот громоздкий пластик убран, можно перейти к электронике.

Удалите четыре крестообразных винта с золотистой головкой длиной 7,6 мм, фиксирующих блок питания к узлу материнской платы.

Поднимите каркас отсека расширения с узла материнской платы.

Пока не снимайте плату питания. Она всё ещё подключена к узлу материнской платы через разъём платы питания (выделен на первой фотографии), который находится рядом с главным переключателем питания.

Осторожно приподнимите плату питания. Теперь вы должны увидеть разъём платы питания, подключённый к плате питания.

Потяните разъём платы питания прямо, чтобы вынуть его из гнезда на плате питания.

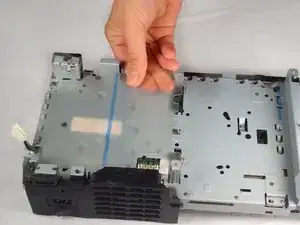

Под блоком питания находится прозрачный пластиковый элемент. Это теплоэкран, его теперь можно снять.

Он может немного цепляться, поэтому может потребоваться аккуратная работа, чтобы освободить его.

Теперь, когда теплоэкран снят, видно, что множество винтов удерживают остальную конструкцию на месте.

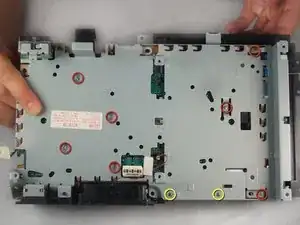

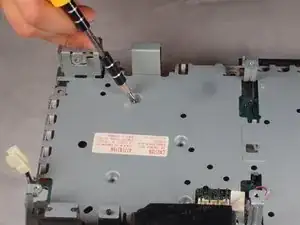

Удалите следующие винты, фиксирующие металлическую раму к логической плате:

Семь серебристых крестообразных винтов длиной 5,8 мм.

Два золотистых крестообразных винта длиной 7,4 мм.

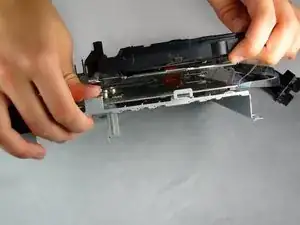

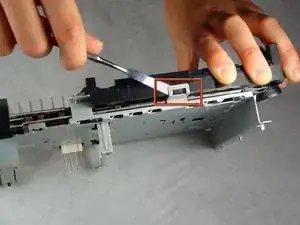

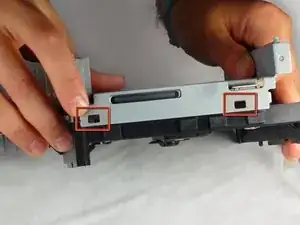

Отстегните защёлки, по одной с одной стороны и по две с другой, удерживающие дисковод вместе. На первых двух фотографиях показано расположение трёх защёлок. Это очень сложно, поэтому действуйте медленно.

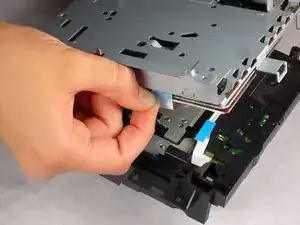

Осторожно начните извлекать дисковод.

Осторожно: к нему всё ещё прикреплены ленточные кабели.

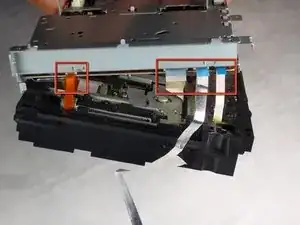

К дисководу подключены четыре ленточных кабеля. Будьте осторожны, чтобы не порвать ни один из них!

Снимите три синих ленточных кабеля и один оранжевый ленточный кабель, аккуратно потянув за синие пластиковые полоски.

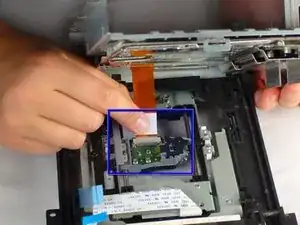

Осторожно извлеките оранжевый ленточный кабель из лазера, аккуратно потянув за белую пластиковую полоску.

Теперь дисковод можно вынуть.
