Замена сборки лазера привода оптических дисков PlayStation 2

Переверните PlayStation 2 так, чтобы нижняя часть устройства была обращена вверх.

Используйте плоский край металлической лопатки, чтобы открыть восемь плоских крышек винтов.

Удалите восемь винтов, крепящих верхнюю крышку к нижнему корпусу:

Четыре винта Philips размером 55,4 мм

Четыре винта Philips размером 18,0 мм

Некоторые модели имеют различное количество винтов и ножек. Удалите все ножки и винты в нижней части корпуса.

Модель с 10 винтами имеет 6 винтов в самом нижнем отделе и 4 в верхнем лотке.

Снимите гарантийную наклейку (расположенную рядом с главным выключателем) аккуратно потянув ее от корпуса.

Чтобы избежать активации VOID, аккуратно нагрейте ее, чтобы снять и заменить чисто.

Переверните PlayStation 2 обратно в исходное положение.

Снимите верхнюю крышку с нижнего корпуса.

Для упрощения снятия рекомендуется сначала приоткрыть половину ближе к выключателю, поворачивая верхнюю крышку в сторону передней части нижнего корпуса.

Аккуратно отсоедините шнур питания, который соединяет верхнюю и нижнюю части, отключив сборку шнура питания от верхнего корпуса.

Удалите четыре винта Philips размером 6,4 мм, крепящих верхнюю крышку привода оптических дисков.

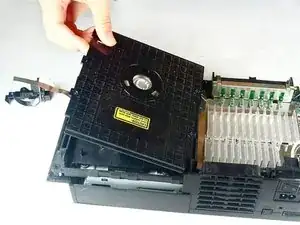

Поднимите и снимите крышку с привода оптических дисков.

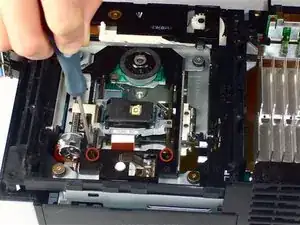

Удалите два черных винта Philips размером 7,2 мм, крепящих металлические серебристые направляющие, удерживающие лазер на месте.

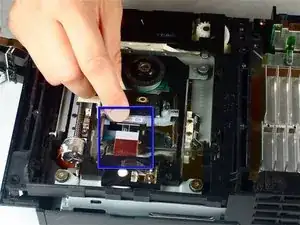

Используйте ноготь, чтобы приподнять защелку на кабеле лазера привода оптических дисков.
