Замена вентилятора PlayStation 2

Переверните PlayStation 2 так, чтобы нижняя часть корпуса была сверху.

Используйте плоскую кромку металлической лопатки, чтобы поддеть восемь плоских заглушек винтов.

Снимите следующие восемь винтов, фиксирующих верхнюю крышку к нижнему корпусу:

Четыре крестообразных винта 55,4 мм

Четыре крестообразных винта 18,0 мм

У некоторых моделей количество винтов и ножек отличается. Снимите все ножки и винты с нижней части корпуса.

Модель с 10 винтами имеет 6 винтов в самой нижней части и 4 — в верхнем лотке.

Отделите гарантийную наклейку (расположенную рядом с главным выключателем питания), тянув её прямо от корпуса.

Чтобы избежать активации отметки VOID, аккуратно прогрейте наклейку для её чистого снятия и повторной установки.

Переверните PlayStation 2 обратно в исходное положение.

Поднимите верхнюю крышку и снимите её с нижнего корпуса.

Для облегчения снятия рекомендуется сначала приподнять сторону, ближе к выключателю питания, затем покачивая верхнюю крышку вперёд относительно нижнего корпуса.

Осторожно отсоедините шнур питания, соединяющий верхнюю и нижнюю половины, отсоединив разъём шнура питания от верхней крышки.

Снимите два чёрных крестообразных винта 6,4 мм, фиксирующих оптический привод к нижнему корпусу.

Поднимите и вытащите оптический привод прямо вверх из нижнего корпуса.

Снимите два крестообразных винта с золотистой головкой 14,6 мм, фиксирующих разъёмы контроллеров к нижнему корпусу.

Аккуратно приподнимите плату разъёмов контроллеров из её посадочного гнезда в нижнем корпусе.

Не снимайте плату разъёмов полностью. Она всё ещё подключена ленточным кабелем.

Оттяните ленточный кабель разъёмов контроллеров прямо от его разъёма на плате разъёмов контроллеров.

Снимите плату разъёмов контроллеров из нижнего корпуса.

Снимите два крестообразных винта с золотистой головкой 14,6 мм, фиксирующих вентилятор к нижнему корпусу.

Если в отсеке расширения установлен какой-либо модуль, обязательно извлеките его. Отсек расширения должен быть пустым.

Подденьте и снимите крышку отсека расширения с опор в нижнем корпусе.

Поднимите узел материнской платы за передний край и извлеките его из нижнего корпуса.

Теперь, когда крупные пластиковые элементы убраны, можно перейти к электронике!

Снимите четыре крестообразных винта с золотистой головкой 7,6 мм, фиксирующие блок питания к узлу материнской платы.

Поднимите каркас отсека расширения с узла материнской платы.

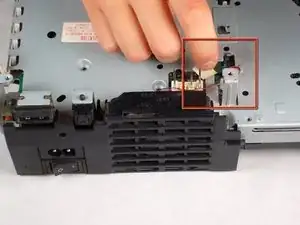

Пока не снимайте плату питания. Она всё ещё подключена к узлу материнской платы через разъём платы питания (выделен на первой фотографии), который находится рядом с главным выключателем питания.

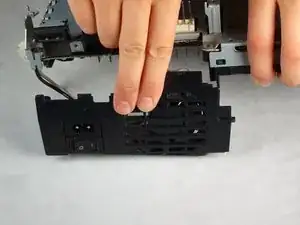

Аккуратно приподнимите плату питания. Теперь вы увидите разъём платы питания, подключённый к плате питания.

Тяните разъём платы питания прямо, чтобы вынуть его из гнезда на плате питания.

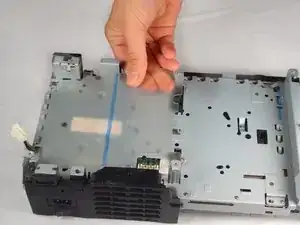

Прозрачный пластиковый элемент, расположенный под выемкой блока питания в узле материнской платы, является теплоэкраном.

Снимите теплоэкран с узла материнской платы.

Извлечение теплоэкрана может потребовать небольших манипуляций, поэтому потребуется аккуратность.

Теперь можно снять узел вентилятора и главного выключателя.

Снимите маленькую белую полоску ленты (выделена красным), которая фиксирует кабель вентилятора к самому вентилятору.

Оттяните кабель вентилятора прямо вверх из его разъёма на материнской плате.

Вентилятор и главный выключатель теперь освобождены от остальной части PlayStation 2.

Извлеките узел вентилятора и главного выключателя, вытащив его через нижний корпус.

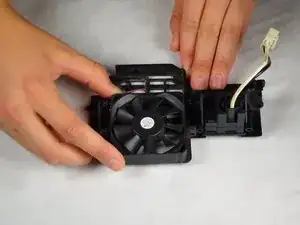

Снимите вентилятор с узла главного выключателя.

Вентилятор просто выдвигается вверх по своему направляющему пазу.

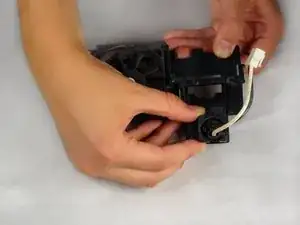

Снимите главный выключатель из его посадочного места в держателе вентилятора/выключателя.

Главный выключатель также просто выдвигается, как и вентилятор.
