Замена лазера PlayStation 2 Slimline SPU-3170

Отключите все кабели от консоли и переверните устройство, чтобы открыть его основание.

Найдите 6 ножек на основании устройства. Отожмите их лопаткой, чтобы обнажить винты.

Примечание: Одна из ножек расположена под наклейкой, показанной на фото. Снятие этой наклейки аннулирует любую гарантию Sony.

Выверните все шесть винтов 4,0 мм с основания устройства крестовой отверткой #1.

Начиная с угла, где находятся разъемы питания и Ethernet, подденьте внешнюю оболочку лопаткой и продолжайте по периметру устройства.

Примечание: Для дополнительной силы вы можете использовать руки, чтобы разъединить две части внешней оболочки.

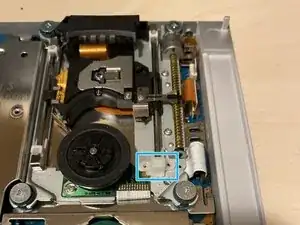

Удалите 2 винта с крестовой шлицем, отмеченные красным.

Снимите белый пластиковый держатель ползунка.

На третьем снимке показано, как это должно выглядеть.

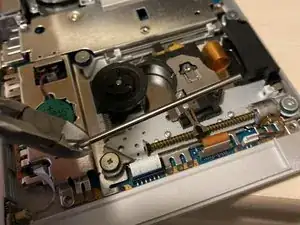

Снимите ползунок, как показано на фото. Это можно сделать пальцами, либо воспользоваться пинцетом для снятия.

Не извлекайте лазер пока!

Выньте лазер из рельса и поверните его.

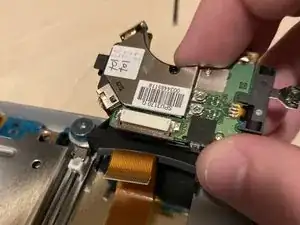

Откройте разъем с обеих сторон ногтем или лопаткой. Будьте ОЧЕНЬ осторожны, он легко ломается! (если лазер сломан, это неважно, можно даже потренироваться на сломанном лазере).

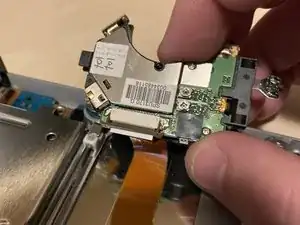

Аккуратно извлеките ленточный кабель, он должен выйти без усилий.

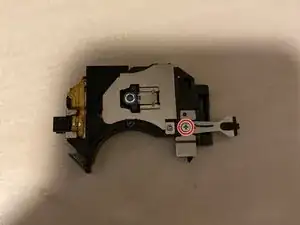

Выверните винт с крестовой шлицем из корпуса лазера и снимите ползунок.

Перенесите ползунок на новый лазер и закрепите винтом.

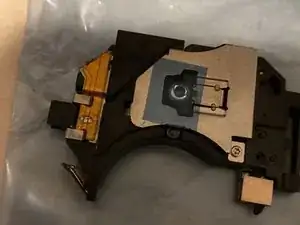

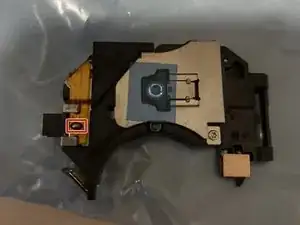

На большинстве лазеров есть припой для защиты от статического электричества. ЭТОТ припой НУЖНО удалить, иначе лазер не будет работать. Удалите припой оплеткой для выпаивания.

Вам потребуется паяльная станция для выпаивания антистатического припоя; без удаления припоя лазер может выйти из строя!!

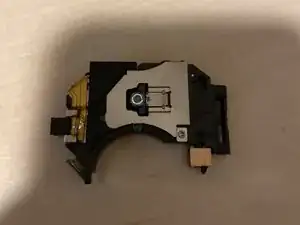

На второй фотографии показано, как это должно быть выполнено. Если результат похож, можно продолжать. Если не уверены, используйте паяльник ещё раз, чтобы удалить остатки припоя (не держите жало слишком долго, чтобы не повредить детали).

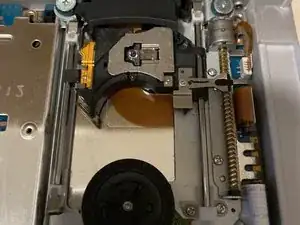

Снимите синюю наклейку с лазера (если она есть). Установите лазер обратно и все остальные снятые компоненты (собирайте в обратном порядке руководства). После сборки устройство должно выглядеть как на фото.
