Замена материнской платы PlayStation 2 Slimline

Отсоедините все кабели от консоли и переверните устройство, чтобы получить доступ к его нижней части.

Найдите 6 ножек на основании устройства. Снимите их лопаткой, чтобы получить доступ к винтам.

Примечание: Одна из ножек находится под наклейкой, показанной на фото. Снятие этой наклейки аннулирует любую гарантию от Sony.

Снимите все шесть винтов 4,0 мм с основания устройства крестовой отверткой #1.

Начиная с угла, где расположены разъёмы питания и Ethernet, подденьте внешнюю оболочку лопаткой и продвигайтесь вокруг всего корпуса.

Примечание: Для дополнительного усилия при разделении двух частей корпуса можно использовать руки.

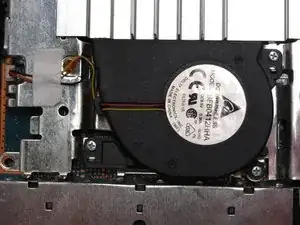

Найдите вентилятор в передней левой части устройства.

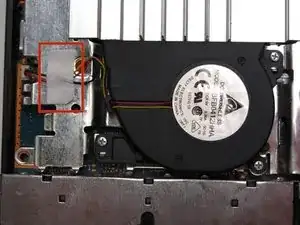

Снимите наклейку, фиксирующую силовые провода к корпусу.

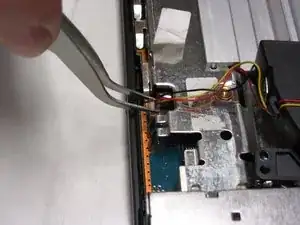

Поднимите разъём с материнской платы пинцетом, приложив уверенное вверх направленное усилие.

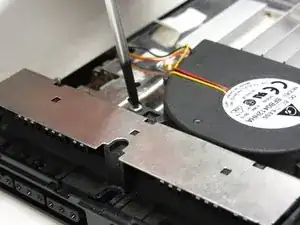

Снимите все три винта 1,6 мм, фиксирующие вентилятор к корпусу, крестовой отверткой #1.

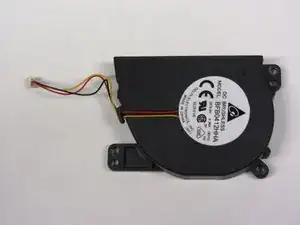

Осторожно приподнимите и извлеките вентилятор из отсека.

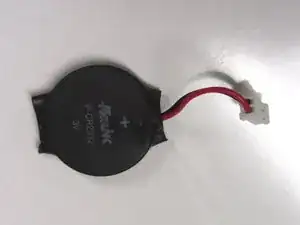

Найдите батарейку часов в передней правой части устройства. Батарейка круглая и соединена с материнской платой красным (+) и чёрным (-) проводами.

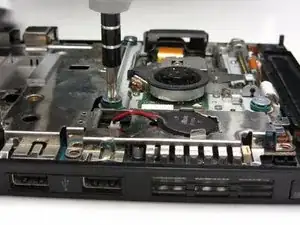

Поднимите разъём с материнской платы пинцетом, приложив уверенное вверх направленное усилие.

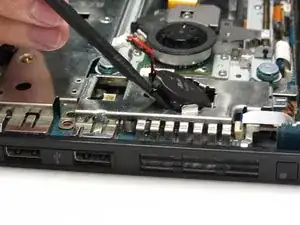

Осторожно приподнимите и извлеките батарейку из отсека с помощью лопатки.

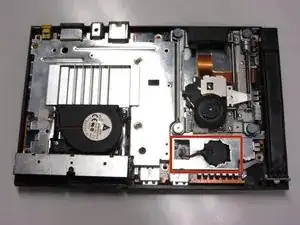

Найдите ИК-датчик в переднем правом углу устройства.

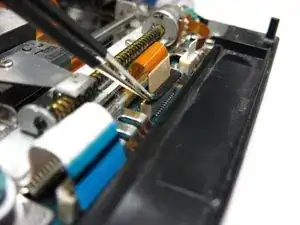

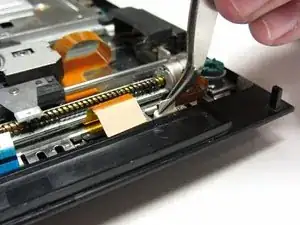

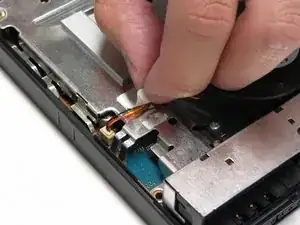

Осторожно отсоедините ленточный кабель, соединяющий ИК-датчик с материнской платой.

Внимание: Всегда отсоединяйте ленточные кабели за пластиковые захваты на концах. Захват кабеля в любом другом месте может повредить его и сделать компонент непригодным.

Осторожно приподнимите и извлеките ИК-датчик из посадочного места.

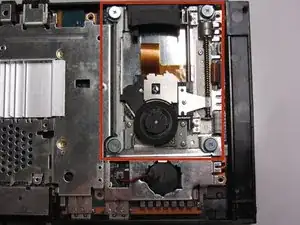

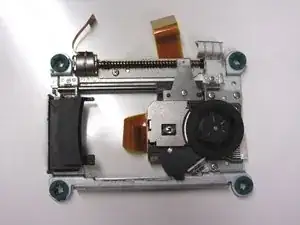

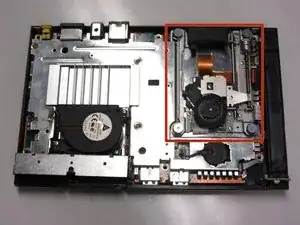

Найдите оптический привод, занимающий большую часть правой стороны устройства. Его можно идентифицировать по четырём винтам с широкими головками, которыми привод прикреплён к материнской плате.

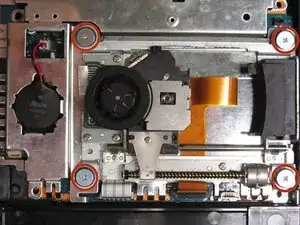

Снимите четыре винта 4,0 мм крестовой отверткой #1.

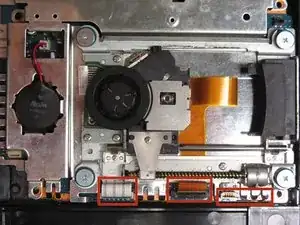

Найдите три ленточных кабеля, соединяющие оптический привод с материнской платой.

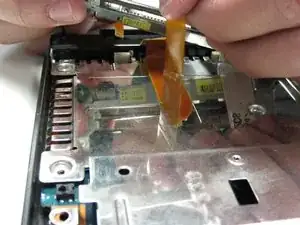

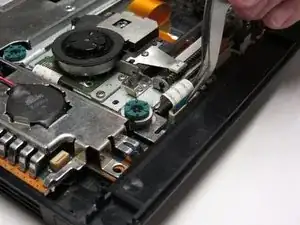

Осторожно отсоедините ленточные кабели от материнской платы пинцетом.

Примечание: Центральный ленточный кабель необходимо разблокировать, приподняв чёрную защёлку. При повторной установке защёлку нужно опустить, чтобы зафиксировать кабель.

Внимание: Всегда отсоединяйте ленточные кабели за пластиковые захваты на концах. Захват кабеля в любом другом месте может повредить его и сделать компонент непригодным.

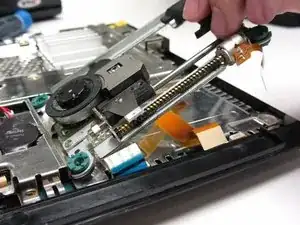

Снимите любую ленту, фиксирующую кабели к материнской плате, затем осторожно приподнимите и извлеките оптический привод.

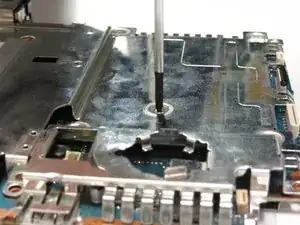

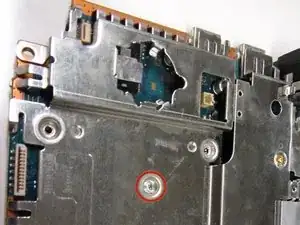

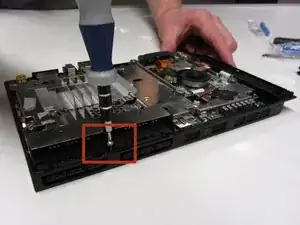

Снимите винт 2,4 мм, расположенный между портами контроллеров, крестовой отверткой #1.

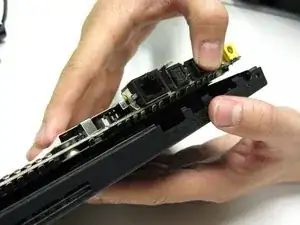

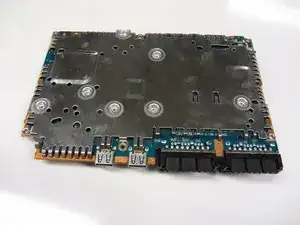

Осторожно приподнимите и извлеките материнскую плату вместе с шасси из внешней оболочки.

Всего имеется пять винтов 1,6 мм, которыми металлический корпус крепится к материнской плате.

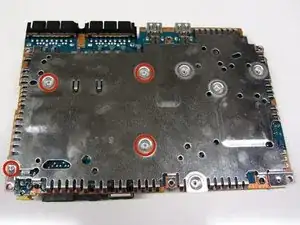

Снимите винт сверху и четыре винта снизу крестовой отверткой #1.

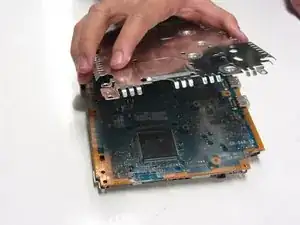

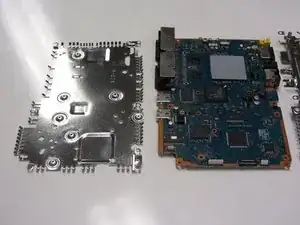

Осторожно отделите две металлические пластины от материнской платы.
