Замена платы питания PlayStation 2

Переверните PlayStation 2 так, чтобы нижняя часть устройства была направлена вверх.

Используйте плоскую кромку металлической лопатки, чтобы отжать восемь плоских заглушек винтов.

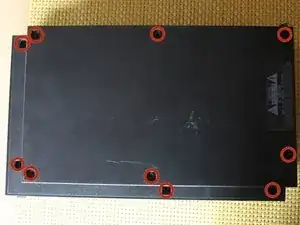

Удалите следующие восемь винтов, фиксирующих верхнюю панель к нижнему корпусу:

Четыре филипсовских винта 55,4 мм

Четыре филипсовских винта 18,0 мм

В некоторых моделях количество винтов и ножек отличается. Снимите все ножки и винты на дне корпуса.

Модель с 10 винтами имеет 6 винтов в самой нижней части и 4 во верхнем поддоне.

Аккуратно отделите гарантийную наклейку (расположена рядом с главным выключателем питания) от корпуса, тянув её прямо вверх.

Чтобы избежать появления надписи VOID, осторожно нагрейте наклейку для аккуратного снятия и последующей чистой установки.

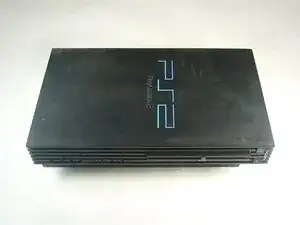

Переверните PlayStation 2 обратно в исходное положение.

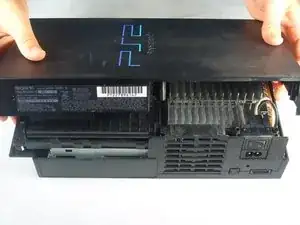

Поднимите верхнюю панель и снимите её с нижнего корпуса.

Чтобы упростить снятие, рекомендуется сначала приподнять ту половину, которая ближе к выключателю питания, одновременно покачивая верхнюю панель в сторону передней части нижнего корпуса.

Осторожно отсоедините шнур питания, соединяющий верхнюю и нижнюю половины, отключив разъём шнура питания от верхней панели.

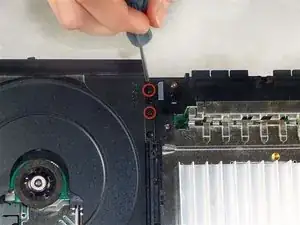

Удалите два черных филипсовских винта 6,4 мм, фиксирующих оптический привод к нижнему корпусу.

Поднимите и выньте оптический привод вертикально вверх из нижнего корпуса.

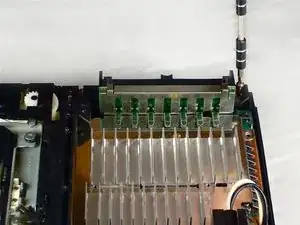

Удалите два филипсовских винта 14,6 мм с золотистой головкой, фиксирующих порты контроллера к нижнему корпусу.

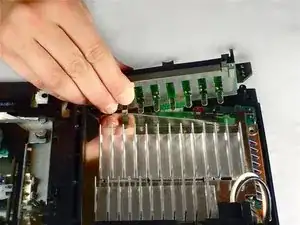

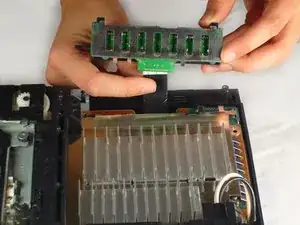

Аккуратно приподнимите плату портов контроллера из её углубления в нижнем корпусе.

Не снимайте плату портов контроллера полностью. Она всё ещё подключена шлейфом.

Оттяните шлейф портов контроллера прямо от его разъёма на плате портов контроллера.

Выньте плату портов контроллера из нижнего корпуса.

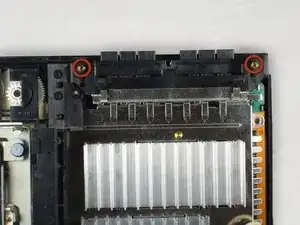

Удалите два филипсовских винта 14,6 мм с золотистой головкой, фиксирующих вентилятор к нижнему корпусу.

Если в отсеке расширения установлен какой-либо модуль, убедитесь, что вы его сняли. Отсек расширения должен быть пустым.

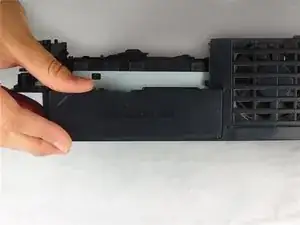

Отожмите и снимите крышку отсека расширения с её петель на нижнем корпусе.

Поднимите сборку материнской платы за передний край и выньте её из нижнего корпуса.

Теперь, когда весь громоздкий пластик убран, можно приступать к электронике!

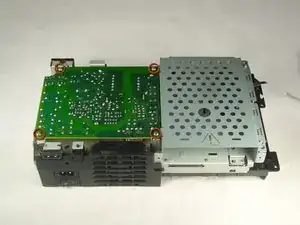

Удалите четыре филипсовских винта 7,6 мм с золотистой головкой, фиксирующих блок питания к сборке материнской платы.

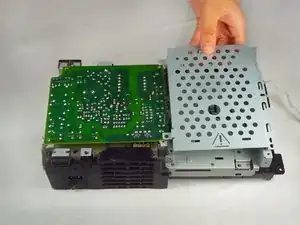

Поднимите каркас отсека расширения с сборки материнской платы.

Не снимайте плату питания пока. Она всё ещё подключена к сборке материнской платы через разъём платы питания (выделен на первом снимке), который находится рядом с главным выключателем питания.

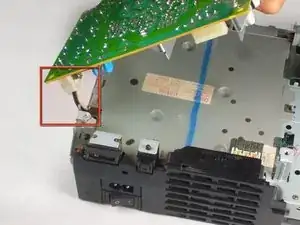

Осторожно приподнимите плату питания. Вы увидите разъём платы питания, подключённый к плате питания.

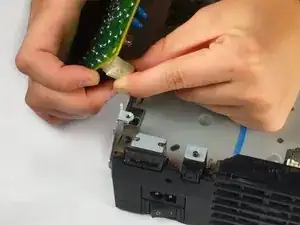

Тяните разъём платы питания прямо, чтобы вывести его из гнезда на плате питания.
