Замена лазера PlayStation 2 Slimline PVR-802W

Отключите все кабели от консоли и переверните устройство, чтобы открыть основание.

Найдите 6 ножек на основании устройства. С помощью лопатки подденьте их, чтобы открыть доступ к винтам.

Примечание: Одна из ножек находится под наклейкой, показанной на фото. Снятие этой наклейки аннулирует гарантию Sony.

Снимите все шесть винтов 4.0 мм с основания устройства крестовой отверткой #1.

Начиная с угла, где находятся разъёмы питания и Ethernet, с помощью лопатки подденьте внешнюю оболочку и продолжайте по периметру устройства.

Примечание: Вы можете использовать руки для дополнительного усилия, чтобы разделить две части внешней оболочки.

Снимите 2 крестовых винта.

Снимите кронштейны с обеих сторон пинцетом.

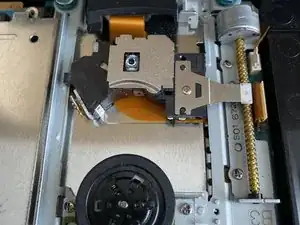

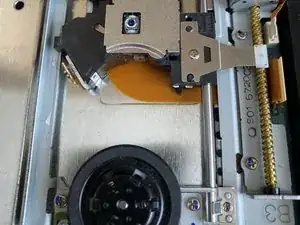

Если у вас такие же результаты, как на первом фото, переходите далее.

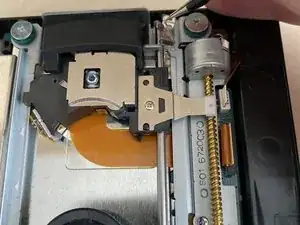

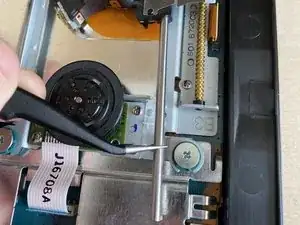

Возьмите серебристую направляющую и осторожно вытолкните её из рельса.

Захватите направляющую пинцетом и потяните на себя, чтобы вынуть её. Будьте осторожны, она всё ещё соединена с лазером, направляйте её медленно к себе.

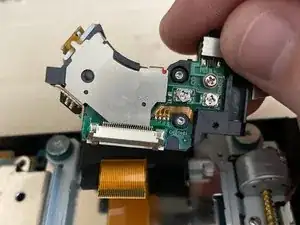

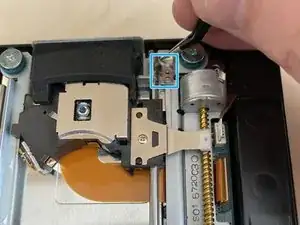

Возьмите лазер рукой и наклоните его назад, как показано на фото.

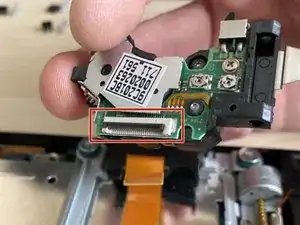

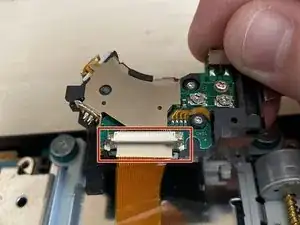

Откройте ZIF-разъём. Будьте осторожны, не сломайте его — он легко ломается. Если вы меняете лазер, это не критично, можно практиковаться в открытии и закрытии.

Извлеките ленточный кабель и снимите лазер.

Важно удалить антистатическую защиту, иначе она не будет работать! Некоторые лазеры поставляются без антистатической защиты.

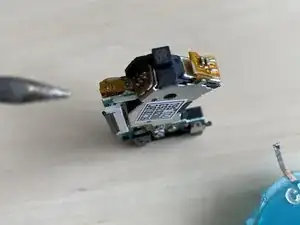

Вам нужна паяльная станция, чтобы ОТПАЯТЬ антистатическую защиту (если она есть), без отпайки лазер может быть повреждён!!

Удалите антистатическую защиту. Используйте медную оплётку для удаления припоя.

Когда будет похоже на третье фото, можно продолжать.

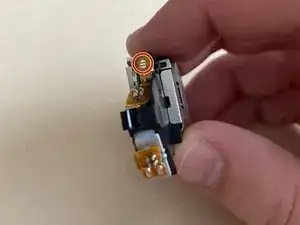

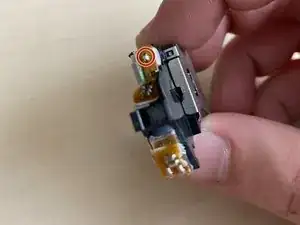

Снимите один крестовый винт.

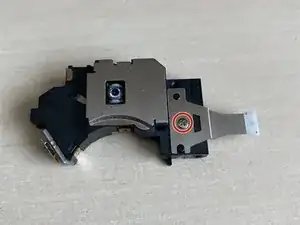

Перенесите держатель на новый лазер и снова закрепите его крестовым винтом.

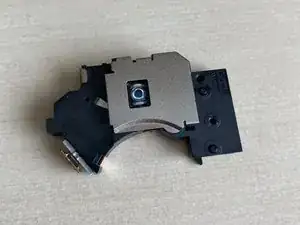

Возьмите новый лазер и откройте ZIF-разъём.

Установите его обратно, как показано на втором фото.

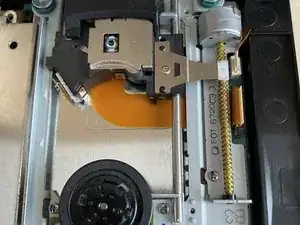

Соберите всё в обратном порядке. На третьем фото показано, как это должно быть выполнено!
