Замена гибкой платы контроллера Atari 5200

Консоли

Одной из самых распространенных проблем с Atari 5200 является неисправная проводка контроллера - кнопки контроллера могут становиться нечувствительными, трудными для нажатия или даже застревать на месте. В этом руководстве мы рассмотрим замену всей печатной платы кнопок, а также повторное соединение каждой кнопки для обеспечения правильного контакта и работы.

Шаг 1

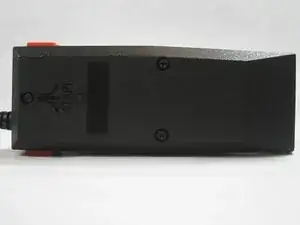

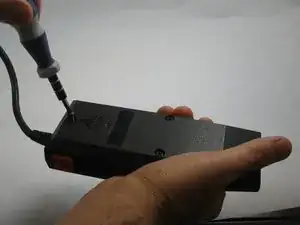

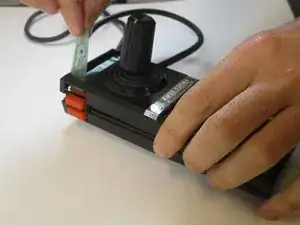

Переверните контроллер, открывая три винта на задней панели. Используйте отвертку на 6 мм для их удаления.

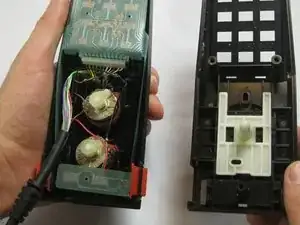

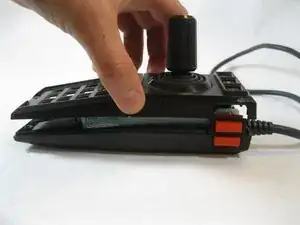

Осторожно сдвиньте и потяните две части корпуса контроллера, открывая внутренности.

Старайтесь не двигать джойстик при сборке. Это почти гарантированно нарушит вашу выравнивание. Чем меньше джойстик будет двигаться, тем проще будет выровнять его к потенциометрам.

Шаг 2

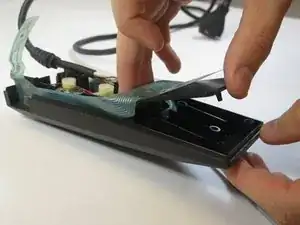

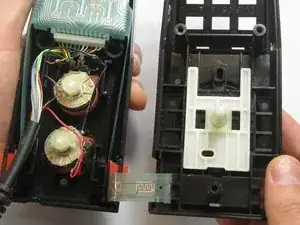

Вытащите ленту платы, соединенную с кнопками START, PAUSE и RESET контроллера.

Шаг 3

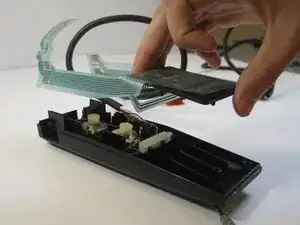

Снимите старую печатную плату.

Кнопки должны выпасть/быть съемными.

Отключите её от разъема проводов.

Шаг 4

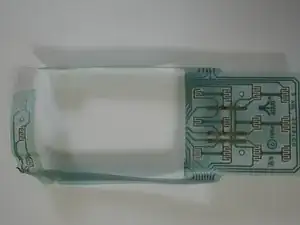

Установите новую печатную плату на место старой.

Закрепите её на местах, где крепилась предыдущая плата.

Подключите её к разъему проводов.

Шаг 5

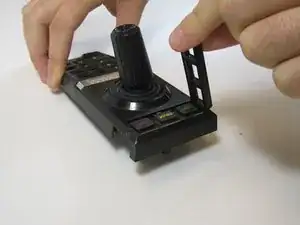

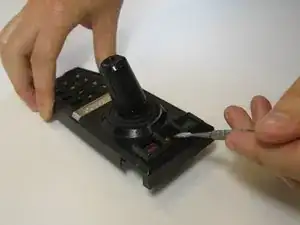

Используйте лопатку для удаления верхней рамки.

Снимите пластину.

Удалите резинки-кнопки.

Шаг 6

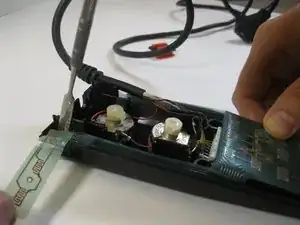

Протяните цепь через новое пространство.

Выравните верхнюю и нижнюю части контроллера.

Шаг 7

<

Перевод руководства с ifixit.com
