Замена проводов динамика Braven BRV-1s

Электроника

Этот гид поможет вам разобраться в процессе определения проводов динамика для вашего устройства Braven BRV-1s. Если ваш аппарат не работает, несмотря на наличие питания и правильное подключение, возможно, у вас поврежден или отключен провод динамика. Этот гид покажет вам, как получить доступ к проводам динамика и как заменить и припаять их обратно на место.

Шаг 1

Чтобы снять наружный корпус, удалите 4 винта с крестообразной головкой (Phillips #00, длина 9,3 мм)

Шаг 2

С помощью металлической лопатки осторожно приподнимите боковую часть поврежденного корпуса.

Шаг 3

Продолжая использовать металлическую лопатку, обойдите вокруг наружного корпуса.

Шаг 4

Снимите сломанный наружный корпус. Замените его на бывший в употреблении/новый корпус.

Имейте в виду, что если корпус не будет правильно запечатан клеем, динамик больше не будет водостойким.

Шаг 5

Чтобы удалить пластину динамика, открутите 10 винтов с крестообразной головкой (Phillips #00, длина 9,3 мм)

Шаг 6

С помощью металлической лопатки аккуратно подденьте боковую часть поврежденной пластины динамика.

Не забудьте обойти всю боковую часть пластины динамика.

Имейте в виду, что клей затруднит снятие пластины. Чтобы ослабить клей, разогрейте пластину с помощью устройства, такого как фен.

Шаг 7

Снимите сломанную пластину динамика. Замените ее на бывшую в употреблении/новую пластину.

Шаг 8

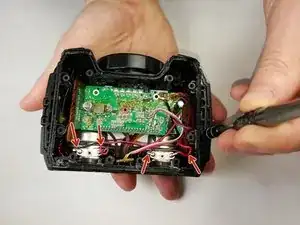

После снятия наружного покрытия и конуса/крышки динамика найдите провода динамика.

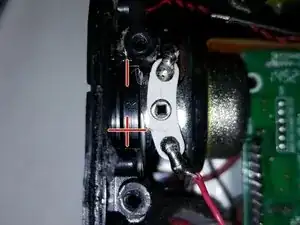

Каждый динамик имеет два провода: 1 красный провод, 1 черный провод.

Проверьте каждый провод на наличие повреждений или на предмет отключения от клеммы динамика.

Шаг 9

Перевод руководства с ifixit.com
