Замена аккумулятора Braven BRV-HD

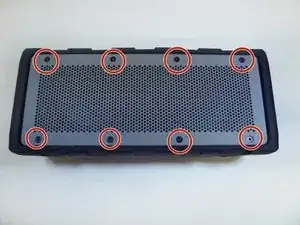

Положите устройство на заднюю панель логотипом BRV‑HD вверх и снимите восемь винтов 5 мм с шестиугольной головкой 2.0 на передней панели.

Убедитесь, что устройство выключено перед началом работы.

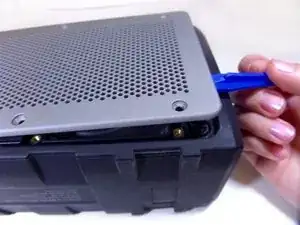

Снимите переднюю панель динамика с помощью пластиковой монтажной лопатки.

Положите устройство задней панелью вверх и снимите восемь винтов 5 мм с шестиугольной головкой 2.0 с задней панели.

С помощью пластиковой монтажной лопатки снимите заднюю панель устройства.

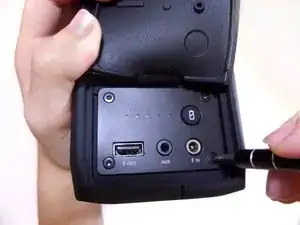

Положив устройство набок, отвинтите четыре винта 15 мм с шестиугольной головкой 2.0 на панели с портом зарядки.

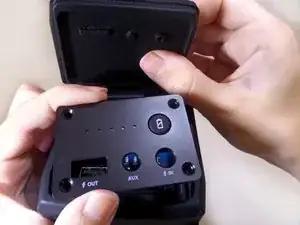

Снимите внешнюю резиновую заглушку и пластиковую боковую панель порта.

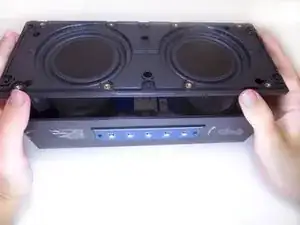

Поместите устройство лицевой стороной вниз.

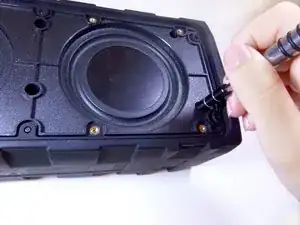

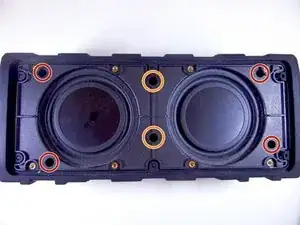

Ослабьте четыре винта Филлипса 12 мм в четырёх углах с помощью отвёртки J1.

Ослабьте два винта Филлипса 8 мм в центре с помощью отвёртки J1.

К этим винтам трудно подобраться — потребуется удлинитель для отвёртки.

Снимите резиновый чехол, окружающий динамик, вручную.

Чехол приклеен к динамику, для его снятия потребуется приложить усилие.

Снимите чёрную накладку с динамика, удерживая её обеими руками.

Ослабленные винты, которые не получилось снять отвёрткой, выйдут при снятии чёрной накладки.

Удалите четыре винта Филлипса 12 мм, фиксирующие два крепления аккумулятора, с помощью отвёртки J1.

Отодвиньте провода в сторону, чтобы лучше добраться до винтов, удерживающих аккумулятор.

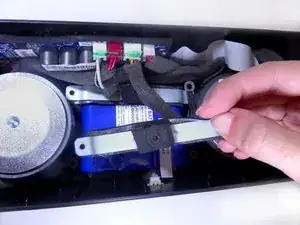

Снимите два прижима, удерживающих аккумулятор, вручную.

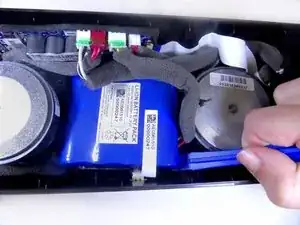

С помощью пластиковой монтажной лопатки приподнимите аккумулятор.

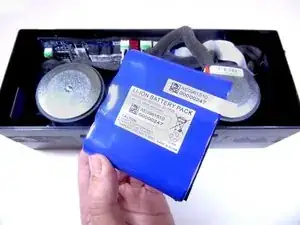

Извлеките аккумулятор вручную.

Провода, соединяющие аккумулятор с платой, ещё подключены. Не тяните за аккумулятор или провода, иначе они могут оборваться.

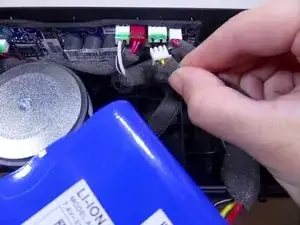

Отключите провод, соединяющий аккумулятор с платой.

На контактах проводов есть зелёный клей, препятствующий выпадению проводов. При необходимости аккуратно снимите этот клей.

Будьте осторожны при извлечении проводов из разъёмов. Металлические ножки, прикреплённые к разъёмам, могут сломаться. Поможет монтажная лопатка или пинцет.
