Замена экрана TomTom GO Live 1535M
Если экран вашего GPS TomTom GO Live 1535M треснул, не реагирует на касания или работает некорректно, этот гид покажет вам, как его заменить.
Экран TomTom GO Live 1535M отображает навигационные маршруты, меню и актуальные сведения о дорожной обстановке, а также реагирует на касания для управления устройством. Поврежденный экран может вызвать симптомы, такие как пустой экран, видимые трещины, мертвые пиксели или потеря функциональности сенсорного экрана. Пожалуйста, ознакомьтесь с Руководством по устранению неполадок TomTom GO Live 1535M перед разборкой устройства, чтобы убедиться, что вы следуете правильной процедуре ремонта.
Перед началом ремонта полностью выключите устройство и отключите его от внешнего источника питания. Если экран разбит, проявляйте осторожность, чтобы избежать травм от осколков стекла.
Шаг 1

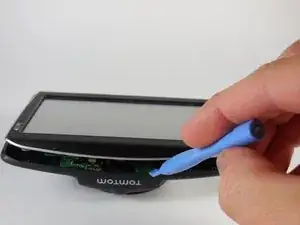

Просуньте небольшой инструмент для открытия под экран и осторожно проводите им по краю.
Для этого может быть проще начинать с углов.
Шаг 2

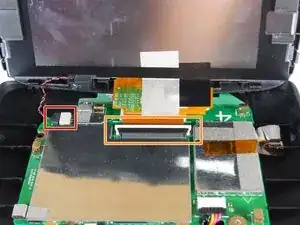

Используйте широкую часть лопатки, чтобы нажать на вытягивающую вкладку разъёма, чтобы выдвинуть её из гнезда и отключить кабель кнопки сброса.
Для отключения кабеля может потребоваться значительная сила. Двигайтесь медленно и не тяните за кабели.
Чтобы подключить кабель обратно, выровняйте разъём и используйте лопатку, чтобы нажать на вкладку, полностью вставив разъём обратно в гнездо.

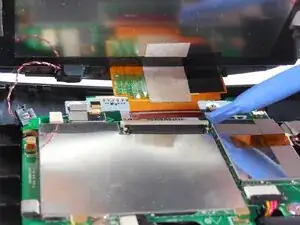

Используйте широкую часть лопатки или чистый ноготь, чтобы поднять замковую планку на разъёме ZIF — в разблокированном положении.
Когда планка будет в разблокированном положении, используйте пинцет или пальцы, чтобы осторожно вытащить кабель из гнезда.
Чтобы подключить его заново, убедитесь, что замковая планка поднята, и аккуратно вставьте кабель. Затем опустите замковую планку, чтобы зафиксировать кабель. Кабель должен легко входить в гнездо без особых усилий. Если возникают трудности, вытяните его, проверьте, что планка полностью разблокирована, и попробуйте снова.
Шаг 3

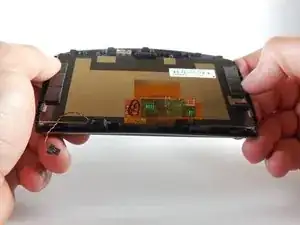

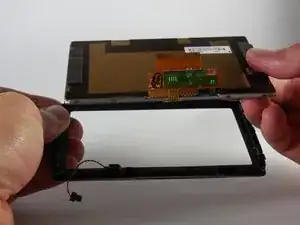

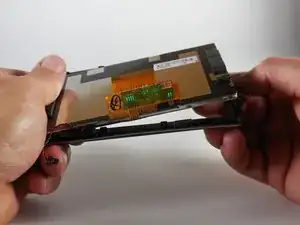

Поднимите экран вверх и наружу, чтобы удалить его.
При удалении экрана вы можете услышать звук 'разрыва'. Не паникуйте, это остатки вещества, которое удерживает экран на месте. Оно снова прилипнет, когда экран будет установлен обратно.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
