Замена жесткого диска TiVo Premiere XL4

Жесткий диск — это компонент, способный хранить записи. Эта информация необходима в случае, если TiVo не запишет желаемые программы.

Шаг 1

Выключите TiVo Premiere XL4, отсоединив сетевой шнур от устройства и источника питания.

Дайте коробке остыть как минимум 5 минут перед переходом к следующему шагу.

Снимите четыре винта T10 длиной 80 мм с задней стороны коробки TiVo, используя отвертку Torx.

Снимите внешний корпус, осторожноSliding верхнюю часть коробки, убедившись, что вы не повредили окружающие компоненты внутри.

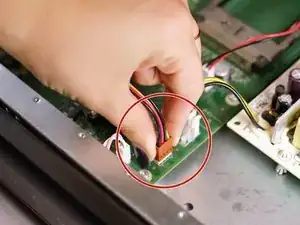

Сожмите разъем пакета проводов (пакет с черными, красными, черными и желтыми проводами) и аккуратно отсоедините от материнской платы.

Сожмите разъем одного плоского провода и аккуратно отсоедините от материнской платы.

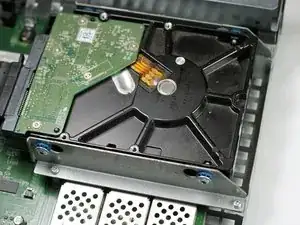

Открутите два винта T10 длиной 80 мм, соединяющих жесткий диск с дном корпуса, используя отвертку Torx.

Повторите с другой стороны жесткого диска.

Всего будет удалено четыре винта T10 длиной 80 мм.

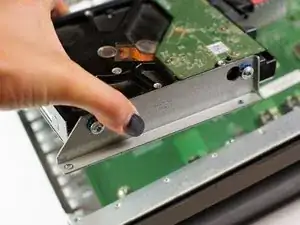

Удалите жесткий диск из коробки.

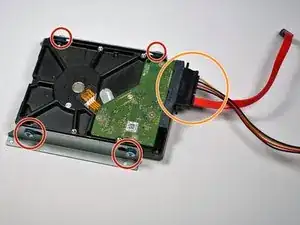

Удалите отмеченные (2) винта T10 и шайбы, используя отвертку Torx.

Повторите с противоположной стороны для (2) винтов T10.

Удалите соединительный кабель.

Сохраните крепежные элементы, если жесткий диск нужно заменить.

Чтобы собрать устройство заново, выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
