Замена материнской платы TiVo Series 2 TCD540080

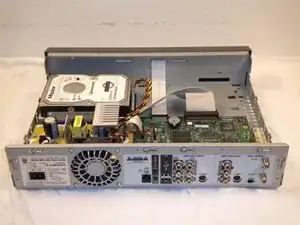

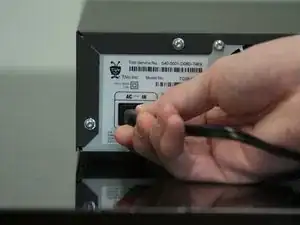

Выключите TiVo и отсоедините кабель питания от задней панели устройства.

Подождите 5 минут, чтобы устройство полностью разрядилось перед переходом к следующему шагу.

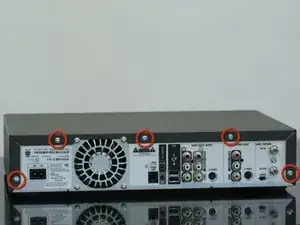

Удалите пять винтов T10 с задней части корпуса с помощью отвертки Torx.

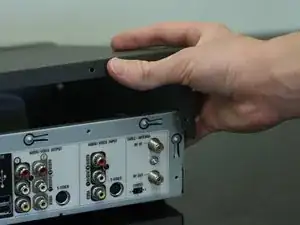

Поднимите и сдвиньте внешнюю крышку назад в сторону задней части устройства.

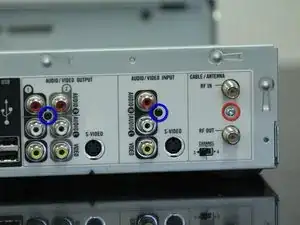

На задней части устройства отверните правый винт отверткой T10 Torx.

Открутите два черных винта слева отверткой T8 Torx.

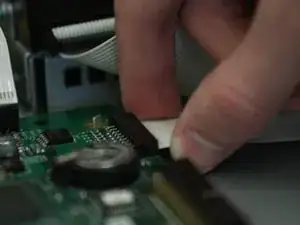

Отсоедините белый ленточный кабель от материнской платы.

Чёрная основа, к которой подключён кабель, не является частью кабеля. Не поднимайте её!

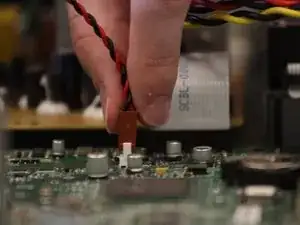

Отсоедините разъём питания вентилятора.

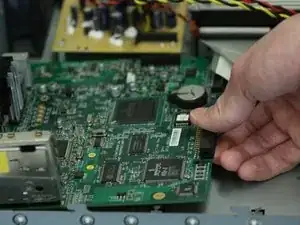

Отсоедините кабель данных жёсткого диска.

Будьте предельно осторожны при отсоединении разъёма и не тяните за сам кабель, чтобы отключить разъём.

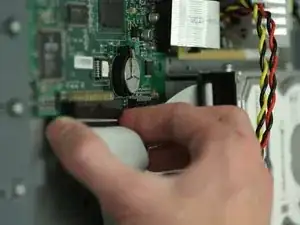

Отсоедините соединительный кабель, ведущий к индикаторам на передней панели устройства.

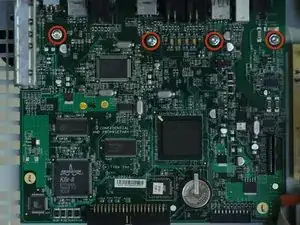

Открутите четыре винта на материнской плате отверткой T10.

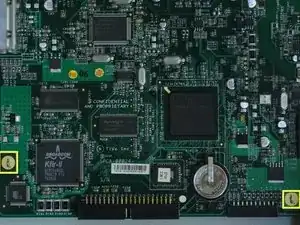

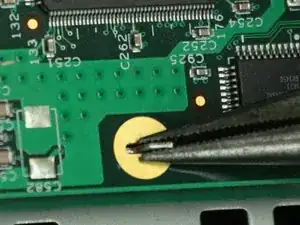

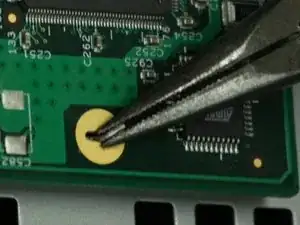

С помощью тонкогубцев выпрямите две защёлки параллельно открытым слотам.

Рекомендуется не сгибать эти защёлки обратно после сборки, так как они могут сломаться при повторном использовании.

Вытяните материнскую плату вперед, в сторону передней части TiVo, затем поднимите её, чтобы снять.
