Замена вентилятора TiVo Series 2 TCD24008A
В данном руководстве показано, как снять вентилятор.
Шаг 1
Открутите пять винтов T-9 размером 0,79 см на задней крышке.
Шаг 2
Передвиньте крышку назад, пока она не выйдет из-под передней крышки.
Шаг 3
Поднимите крышку вверх и снимите с устройства.
Шаг 4

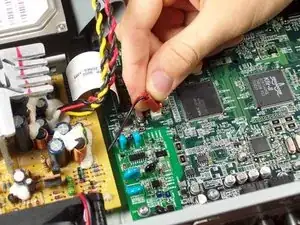

Отключите кабель питания вентилятора от материнской платы.
Шаг 5

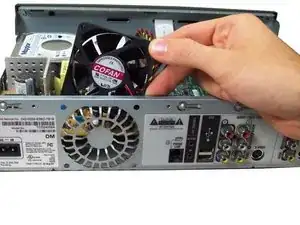

Удалите четыре винта T-9 размером 0,79 см и аккуратно вытащите вентилятор.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
