Инструкция по ремонту AIAIAI: динамические блоки TMA-2 MKII
Ремонт — важная часть нашей общей задачи делать вещи лучше и защищать окружающую среду. Первичные материалы, используемые в электронике, становятся всё более дефицитными, а отходы от устаревшей электроники с каждым днём всё больше. Важно прилагать усилия по повторному использованию имеющихся у нас вещей и тем самым увеличивать срок службы каждого продукта.
Шаг 1

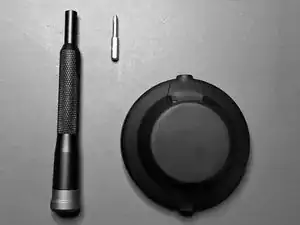

Вам понадобится маленькая крестовая отвертка. Мы используем Phillips 00.
Шаг 2

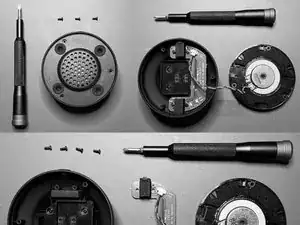

Выверните все 3 винта в пластине динамика
Аккуратно извлеките пластину динамика

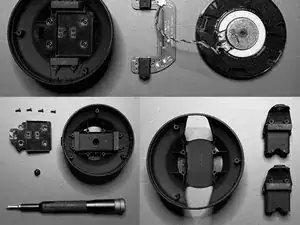

Выверните все 4 винта из пластины крепления оголовья и отложите её в сторону
Выверните все 4 винта из пластины штифта и извлеките пластину штифта со штифтом
Извлеките втулку — она запрессована, поэтому аккуратно надавите на внешнюю часть втулки, чтобы вынуть её
Извлеките вторую втулку
Шаг 3

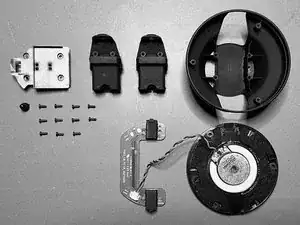

Динамический блок разобран
Шаг 4

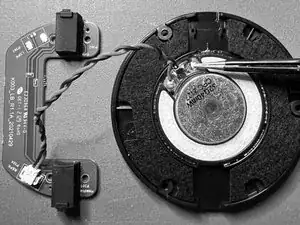

При разборке проверьте два провода на пластине динамика. Надёжно ли они припаяны к драйверу динамика? Если нет, их можно легко припаять обратно на место.
Шаг 5
Если штифт работает некорректно, убедитесь, что штифт и пластина штифта установлены правильно. Часто помогает повторная разборка и сборка. Обычно проблема возникает, если пластина штифта ослаблена. Иногда резьбовые отверстия в корпусах срываются, из‑за чего винты выпадают и пластина ослабевает. В таком случае требуется замена корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
