Замена жесткого диска TiVo Series 2 TCD540080

Выключите TiVo и отсоедините силовой кабель от задней части устройства.

Подождите 5 минут, чтобы устройство полностью разрядилось, перед тем как перейти к следующему шагу.

Удалите пять винтов T10 с задней части корпуса с помощью отвертки Торакс.

Поднимите и отодвиньте внешнюю оболочку к задней части устройства.

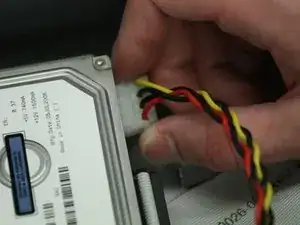

Отключите питание жесткого диска.

Захватите кабель данных жесткого диска с обеих сторон разъема и отключите его от жесткого диска.

Будьте предельно осторожны при отключении разъема и не отключайте кабель данных, тянув за сам кабель.

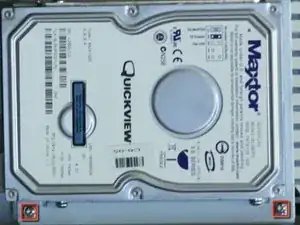

Открутите два винта на корпусе жесткого диска с помощью отвертки T10.

Вытяните жесткий диск вверх и достаньте его из устройства TiVo.

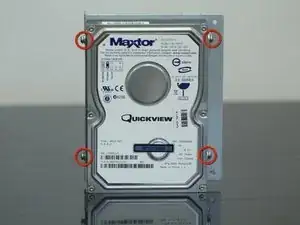

Открутите четыре винта, показанные на рисунке, с помощью отвертки T-10.

Удалите жесткий диск из корпуса.
