Замена жесткого диска TiVo Series 2 TCD24008A
Это руководство описывает, как заменить жесткий диск.
Шаг 1
Отвинтите пять винтов T-9 длиной 0,31 дюйма на задней крышке.
Шаг 2
Сдвиньте крышку в сторону задней панели, пока она не выйдет из-под передней крышки.
Шаг 3
Поднимите крышку вверх и снимите с устройства.
Шаг 4

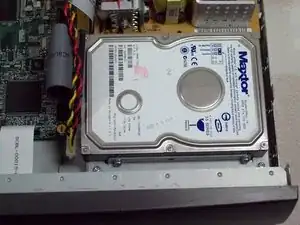

Найдите жесткий диск.
Шаг 5

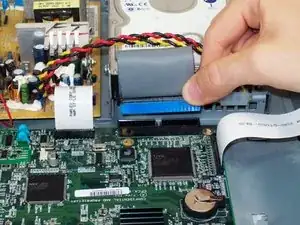

Снимите ленточный кабель, сильно нажав на черные защелки по бокам.

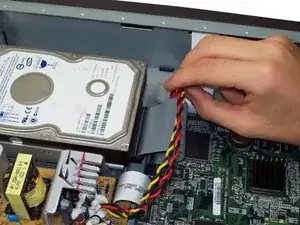

Отсоедините силовой кабель справа от ленточного кабеля.
Шаг 6

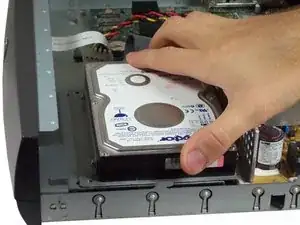

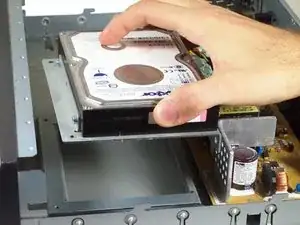

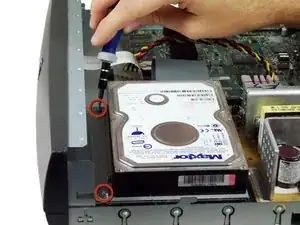

Отвинтите винты T-9 длиной 0,31 дюйма, крепящие жесткий диск, и потяните его наружу для извлечения.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
