Замена материнской платы TiVo Premiere XL4

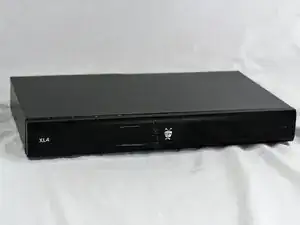

Отключите питание устройства TiVo Premiere XL4, отсоединив кабель питания от устройства и источника питания.

Перед выполнением следующего шага дайте устройству остыть не менее 5 минут.

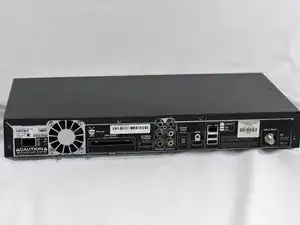

Открутите четыре винта длиной 80 мм с головкой T10 на задней панели корпуса TiVo с помощью отвёртки Torx.

Снимите внешний корпус, аккуратно сдвинув верхнюю часть корпуса с компонентов, следя за тем, чтобы не повредить внутренние детали.

Открутите один винт длиной 140 мм с головкой T8 на задней панели с помощью отвёртки Torx.

Отключите провод вентилятора, аккуратно сжав разъём и подняв его вверх.

Отключите провод блока питания, сжав пластиковый разъём и аккуратно потянув его от материнской платы.

Открутите один винт длиной 80 мм с головкой T10 над портом HDMI с помощью отвёртки Torx.

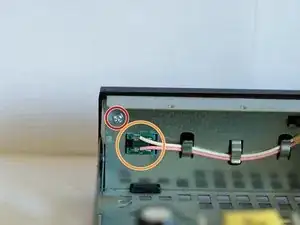

Отключите провод, подключённый к передней части корпуса, сжав разъём и аккуратно отсоединив его от материнской платы.

Открутите два винта длиной 100 мм с головкой T10, которые крепят переднюю панель к корпусу устройства, с помощью отвёртки Torx.

Отключите разъём от передней панели.

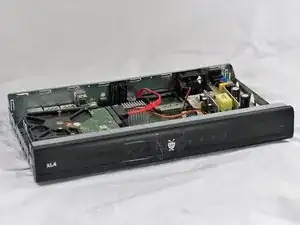

Снимите переднюю часть устройства TiVo.

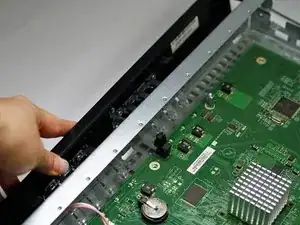

Этот шаг облегчает процесс снятия материнской платы, поскольку пластиковые выступы создают давление на плату.

С помощью плоскогубцев убедитесь, что разъём кабеля центрирован с задней частью корпуса для удобства снятия.

Этот шаг требуется только в случае, если разъём не выровнен.

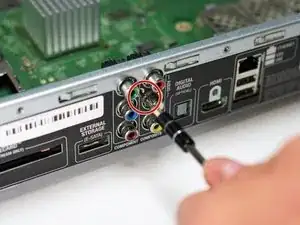

Открутите гайку на разъёме кабеля с помощью плоскогубцев.

Снимите шайбу после снятия гайки.

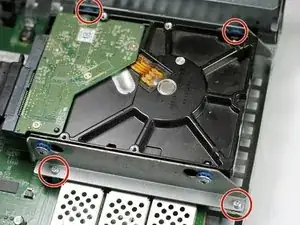

Открутите следующие два винта длиной 80 мм с головкой T10, включая два винта длиной 80 мм, расположенные с противоположной стороны, с помощью отвёртки Torx.

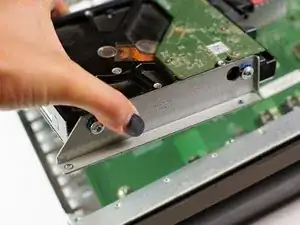

Извлеките жёсткий диск, находящийся сверху материнской платы.

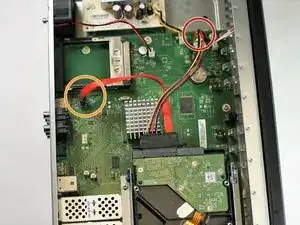

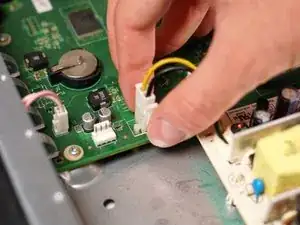

Сожмите разъём жгута проводов (жгут содержит чёрные, красный, чёрный и жёлтый провода) и аккуратно отсоедините его от материнской платы.

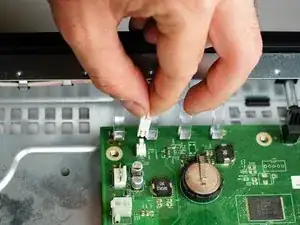

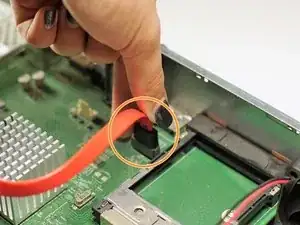

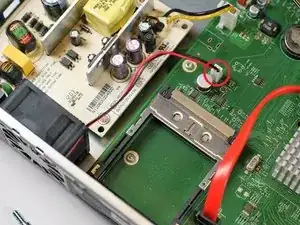

Сожмите разъём одиночного плоского красного провода и аккуратно отсоедините его от материнской платы.

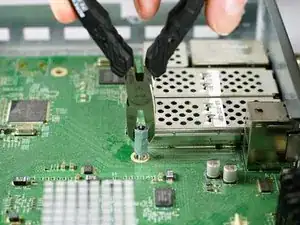

Открутите два винта длиной 200 мм, которые крепят материнскую плату к нижней части корпуса, с помощью плоскогубцев.

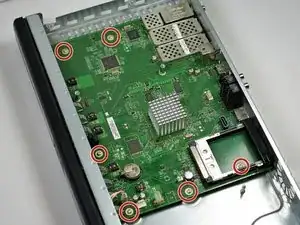

Открутите шесть винтов длиной 80 мм с головкой T10 с помощью отвёртки Torx.

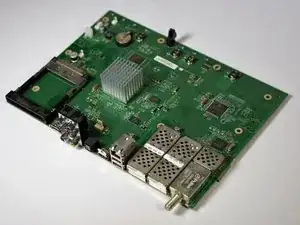

Извлеките материнскую плату из корпуса.
