Замена блока питания TiVo Series 2 TCD24008A
Блок питания обеспечивает работу компонентов TiVo. В случае необходимости его замены это руководство проведёт Вас через процесс установки блока питания.
Шаг 1
Отвинтите пять винтов T-9 длиной 0,31 дюйма на задней крышке.
Шаг 2
Сдвиньте крышку назад, пока она не выйдет из-под передней панели.
Шаг 3
Поднимите крышку вверх и снимите её с устройства.
Шаг 4

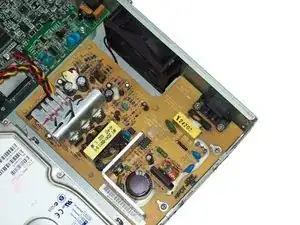

Найдите блок питания.
Шаг 5
Снимите ленту, соединяющую блок питания с материнской платой, вытащив её.
Шаг 6
Отсоедините красный, жёлтый и чёрный кабель, соединяющий блок питания с жёстким диском.
Шаг 7

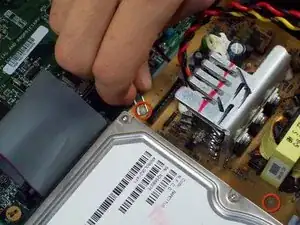

Снимите два винта T-9 длиной 0,31 дюйма, фиксирующие блок питания.
Шаг 8
Сожмите пластиковые разъёмы и поднимите блок питания вверх, чтобы отстегнуть разъёмы.
Все 4 разъёма должны быть отсоединены для снятия блока питания.
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
