Замена материнской платы TiVo Series 2 TCD24008A

Открутите пять винтов T-9 длиной 0,31 дюйма на задней крышке.

Сдвиньте крышку назад, пока она больше не будет находиться под передней панелью.

Поднимите крышку вверх и снимите её с устройства.

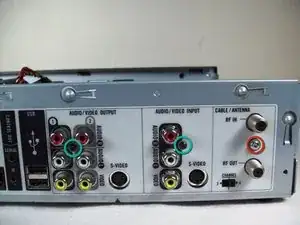

Открутите винт T-9 длиной 0,31 дюйма на задней панели.

Открутите два винта T-8 длиной 0,59 дюйма на задней панели.

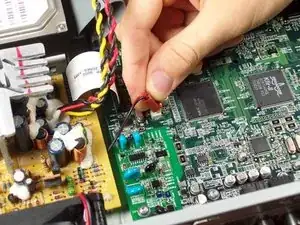

Отключите вентилятор от материнской платы, аккуратно потянув вверх за красный разъём.

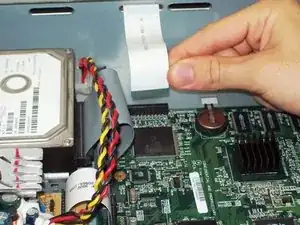

Отключите шлейф, соединяющий датчик передней панели, аккуратно потянув его вверх.

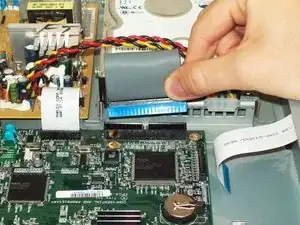

Отключите шлейф, соединяющий жёсткий диск с материнской платой, потянув шлейф прямо вверх. Возможно, потребуется лёгкое покачивание.

Отключите шлейф, соединяющий блок питания с материнской платой, потянув этот шлейф вверх.

Найдите четыре металлические язычка на материнской плате.

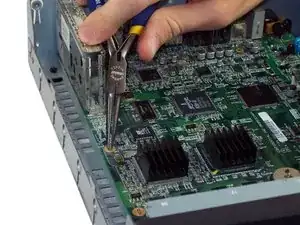

С помощью пассатижей разгибайте каждый язычок, пока он не выровняется с отверстиями под ним.

Разгибайте их только настолько, чтобы можно было протянуть через отверстия. Чрезмерное разгибание может сломать эти язычки. Хотя это не повлияет на работу TiVo, они предназначены для фиксации материнской платы и предотвращения повреждений.

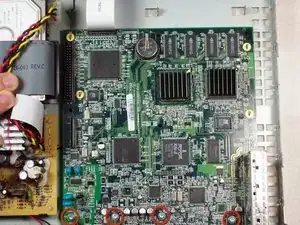

Найдите и удалите четыре винта T-9 длиной 0,31 дюйма спереди материнской платы.

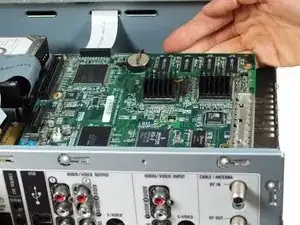

Потяните материнскую плату прямо вверх, чтобы она соскользнула над четырьмя золотыми металлическими язычками.

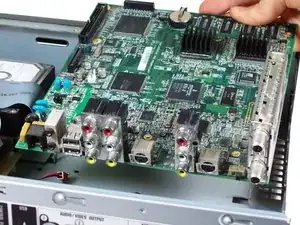

Поднимайте и отводите от задней панели, чтобы все кабельные разъёмы вышли из корпуса.
