Замена жесткого диска TiVo Bolt

Электроника

На данный момент существуют два метода обновления/замены жестких дисков TiVo Bolt. Один метод — замена внутреннего жесткого диска формата 2,5", другой — использование диска формата 3,5" с просверливанием отверстия в корпусе и использованием SATA-удлинителя, а также внешнего источника питания и отдельного корпуса. TiVo предъявляет особые требования к типу используемого жесткого диска. В разделе запасных частей перечислены самые популярные варианты для замены внутреннего жесткого диска. Этот гид охватывает замену внутреннего жесткого диска формата 2,5" на другой жесткий диск формата 2,5". Вы можете использовать диск объемом более 3 ТБ, однако приемник TiVo не будет автоматически форматировать его. Этот гид не охватывает процесс форматирования жесткого диска для использования в TiVo, если он превышает 3 ТБ.

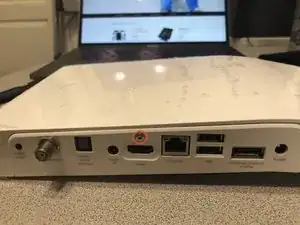

Шаг 1

Этот винт имеет другую длину, чем все остальные винты.

Шаг 2

Отпустите зажимы, чтобы поднять крышку слота для кабельной карты

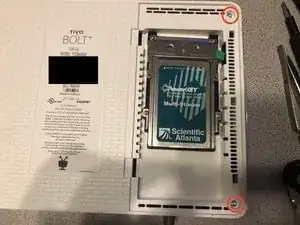

Шаг 3

Не пытайтесь снять корпус пока. Все еще есть 3 винта и пластиковых зажима, удерживающих его на месте

Шаг 4

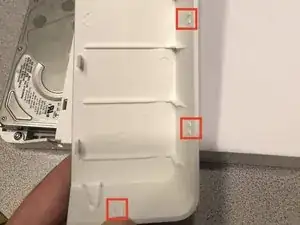

Это показывает размещение зажимов, чтобы вы знали, где размещать пластиковые пиксы.

Убедитесь, что вы поднимаете эту крышку прямо вверх, так как, как видно с левой стороны, у нее есть выступы, которые входят в другую часть пластикового корпуса.

Шаг 5

Корпус все еще защелкнут, поэтому не пытайтесь его снять пока

Шаг 6

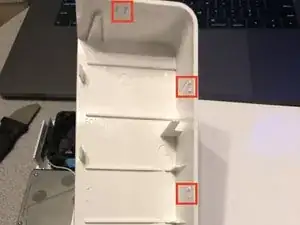

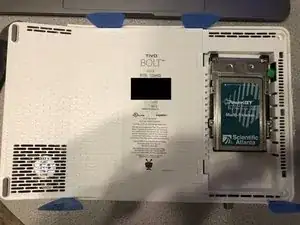

Размещение пластиковых пиксов показывает, где находятся зажимы.

Мне было удобно использовать пятую пиксу справа, чтобы помочь отделить корпус от платы

Шаг 7

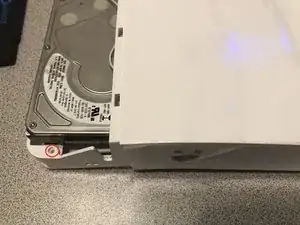

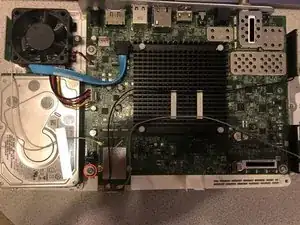

После того как вы отпустите этот винт, вы сможете отсоединить жесткий диск и поднять его, отделив от платы.

Затем отпустите винты, удерживающие поддон к жесткому диску. Установите поддон на ваш новый жесткий диск и закрутите его.

Шаг 8

Перевод руководства с ifixit.com
