Демонтаж материнской платы Garmin eTrex Vista H

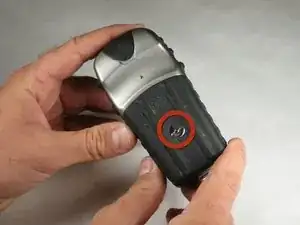

Переверните устройство задней стороной вверх и найдите металлическую защёлку в центре задней крышки.

Поднимите металлическую защёлку вверх и поверните её против часовой стрелки. Это разблокирует заднюю крышку корпуса.

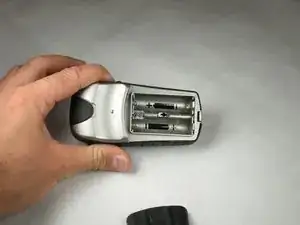

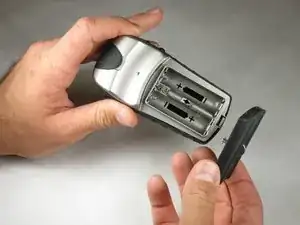

Снимите панель батарейного отсека, чтобы установить или извлечь две батарейки АА.

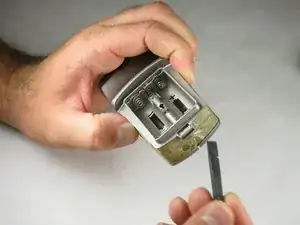

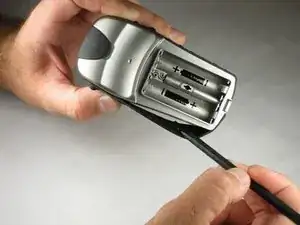

Используя клиновидную часть лопатки (или маленькую плоскую отвёртку), извлеките чёрную резиновую опору корпуса из основного корпуса устройства.

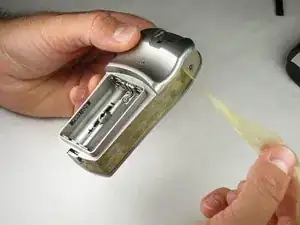

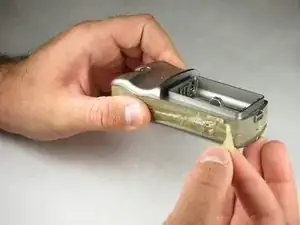

Используя острую часть лопатки (или пинцет), аккуратно отсоедините липкую ленту от устройства.

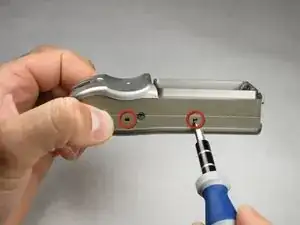

Разъедините переднюю и заднюю панели, вставив небольшой острый инструмент (например, наконечник шариковой ручки или отвёртку SL1.5) в пять пластиковых защёлок вдоль боковых сторон устройства.

Не отделяйте заднюю панель слишком быстро. При чрезмерном усилии проводное соединение может оборваться.

ОСТОРОЖНО! Следите, чтобы не прижимать защёлки внутрь. Это может привести к их поломке.

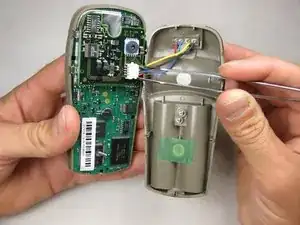

С помощью пинцета (или ногтей) аккуратно отсоедините провода между разъёмом PC и материнской платой.

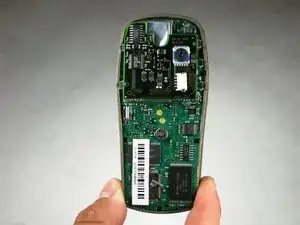

Материнская плата должна выглядеть именно так. Если на ней есть загрязнения, аккуратно почистите её небольшой кисточкой, удалив пыль.

Материнская плата не закреплена винтами.

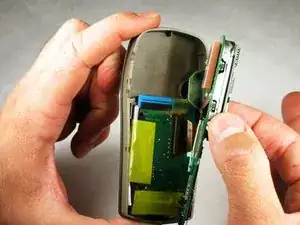

Аккуратно извлеките материнскую плату из корпуса.

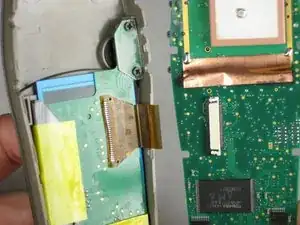

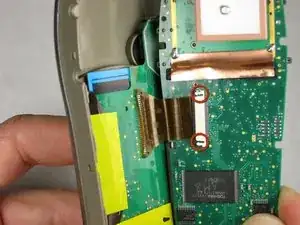

Используя острие лопатки (или маленький конец крестовой отвёртки №00), аккуратно отсоедините маленькие чёрные защёлки, нажав на зацепы, расположенные внутри белого разъёма провода.

Аккуратно вытяните шлейф из белого разъёма.
