Garmin eTrex Vista H Замена антенны

Переверните устройство на заднюю сторону и найдите металлическую язычок в центре задней крышки.

Поднимите металлический язычок вверх и поверните его против часовой стрелки. Это разблокирует заднюю крышку корпуса.

Снимите крышку аккумуляторного отсека, чтобы вставить или извлечь 2 батарейки типа AA.

С помощью клиновидной стороны медиатора (или небольшой плоской отвертки) снимите чёрную резиновую опору корпуса с корпуса устройства.

С помощью острой стороны медиатора (или пинцета) удалите липкую ленту с устройства.

Разделите переднюю и заднюю панели, вставив небольшой заострённый инструмент (например, кончик ручки или наконечник отвертки SL1.5) в 5 пластиковых защёлок вдоль боков устройства.

Не снимайте задние панели резко. При приложении слишком большой силы может оборваться проводное соединение.

ВНИМАНИЕ! Будьте осторожны, чтобы не загибать защёлки внутрь. Это приведёт к их поломке.

С помощью пинцета (или ногтей) аккуратно отсоедините провода между разъёмом PC и материнской платой.

Материнская плата должна выглядеть так. Если она загрязнена, аккуратно используйте небольшую кисточку, чтобы удалить пыль.

Материнская плата не фиксируется винтами.

Аккуратно приподнимите материнскую плату из корпуса.

С помощью заострённого конца медиатора (или маленькой крестообразной отвертки Philips #00) аккуратно отожмите маленькие чёрные защёлки, нажимая на сцепляющиеся крючки, утопленные в белом разъёме для проводной ленты.

Осторожно вытяните ленточный кабель из белого разъёма.

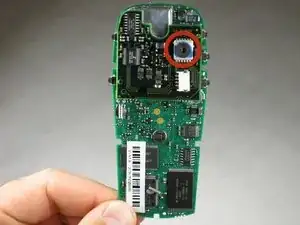

Найдите антенну на задней стороне материнской платы.

Для замены антенны необходимо приобрести новую материнскую плату.
