Замена ЖК-экрана Garmin eTrex Vista H

Переверните устройство на тыльную сторону и найдите металлическую защёлку в центре задней крышки.

Поднимите металлическую защёлку вверх и поверните её против часовой стрелки. Это разблокирует заднюю крышку корпуса.

Снимите крышку батарейного отсека, чтобы вставить или извлечь 2 батарейки AA.

С помощью клиновидной стороны лопатки для разборки (или небольшой плоской отвёртки) снимите чёрную резиновую опору корпуса с корпуса устройства.

С помощью острой стороны лопатки для разборки (или пинцета) оторвите липкую ленту от устройства.

Разделите переднюю и заднюю панели, вставив маленький заострённый инструмент (например, наконечник ручки или остриё отвёртки SL1.5) в 5 пластиковых защёлок вдоль боков устройства.

Не снимаете задние панели резко. При применении чрезмерной силы может оборваться проводное соединение.

ВНИМАНИЕ! Бережно, не загибайте защёлки внутрь. Это приведёт к их поломке.

С помощью пинцета (или ногтей) аккуратно отсоедините провода между входом ПК и материнской платой.

Материнская плата должна выглядеть как на этом изображении. Если она запылена, аккуратно очистите её от пыли небольшой кисточкой.

Материнская плата не крепится винтами.

Осторожно подденьте материнскую плату и извлеките её из корпуса.

С помощью заострённого конца лопатки для разборки (или маленького конца крестовой отвёртки Philips #00) аккуратно отщёлкните маленькие чёрные защёлки, надавливая на взаимосвязанные крючки, утопленные в белом разъёме для проводов.

Аккуратно вытяните ленточный кабель из белого разъёма.

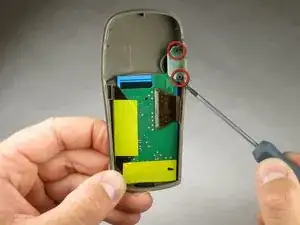

После извлечения материнской платы найдите два винта Phillips №1.

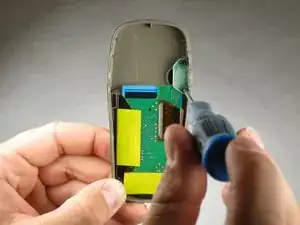

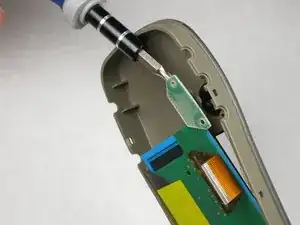

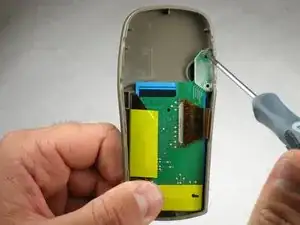

Осторожно выкрутите оба винта.

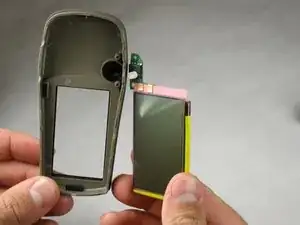

Аккуратно извлеките ЖК-экран из корпуса, подняв область, в которой удерживались два винта Phillips №1.

Не снимайте ЖК-экран, поднимая боковые стороны, только в области, где были расположены два винта Phillips №1.

Вставьте новый ЖК-экран в устройство.
