Замена материнской платы Pioneer Elite PRO-RO6U

Снимите два крестообразных винта 6,4 мм по каждой стороне корпуса устройства.

Снимите два крестообразных винта 6,5 мм на задней части корпуса устройства.

Схватите переднюю панель одной рукой и заднюю часть корпуса другой. Оттяните корпус назад и сдвиньте вверх, чтобы снять его с внутренней рамы.

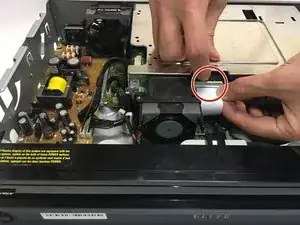

Чтобы заменить задний охлаждающий вентилятор, возьмитесь за ленточный разъем в гнезде M10 и аккуратно потяните вверх, чтобы отсоединить.

Снимите два монтажных крестообразных винта 6,5 мм на задней части устройства.

Возьмитесь за рамку вентилятора и сдвиньте её от задней стенки, пока защёлки не выйдут из отверстий корпуса.

Поднимите вентилятор охлаждения и извлеките его из устройства.

Чтобы снять вентилятор охлаждения оптического привода, возьмитесь за ленточный разъем в гнезде M11 и аккуратно отсоедините, потянув разъём от гнезда.

Переверните защёлку на ленточном разъёме вверх, чтобы освободить кабель.

Возьмитесь за ленточный кабель и аккуратно потяните его, чтобы вынуть из разблокированного разъёма.

Снимите два крестообразных монтажных винта 6,4 мм на вентиляторе охлаждения оптического привода.

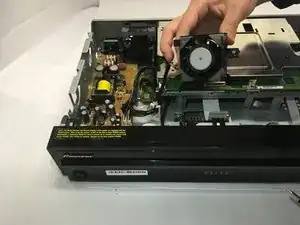

Возьмитесь за рамку вентилятора и сдвиньте её в сторону передней панели, затем поднимите и извлеките из устройства.

Отключите ленточные кабели D4 и D5. Для отключения D4 поднимите защёлку и потяните ленточный кабель прочь.

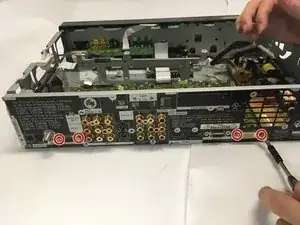

Снимите четыре крестообразных винта длиной 1/4 дюйма на задней части корпуса.

Отвинтите и снимите гайку с резьбового разъёма.

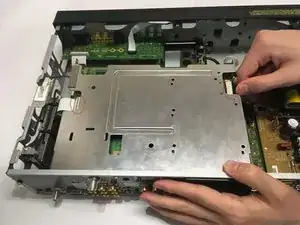

Оптический привод всё ещё подключён кабелем с нижней стороны; при первом снятии поднимайте привод лишь слегка.

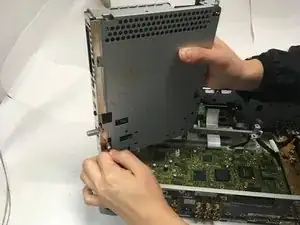

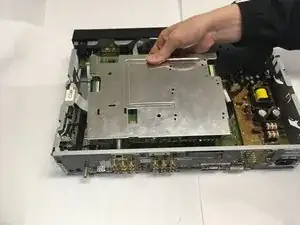

Потяните оптический привод вглубь устройства и затем поднимите вверх, после чего отсоедините кабель в нижнем левом углу перед полным извлечением привода.

Отключите разъёмы в M1, M4, M7, M8, M9, аккуратно поддев и потянув вверх.

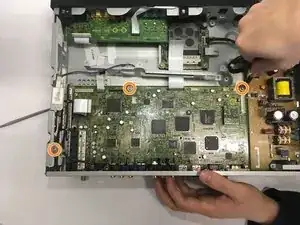

Снимите все крестообразные винты 3/8 дюйма, крепящие материнскую плату к корпусу.

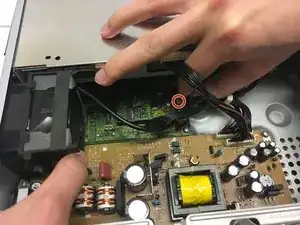

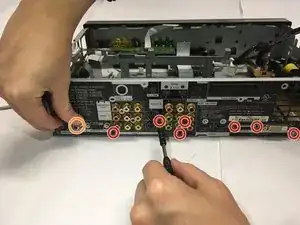

Снимите пять крестообразных винтов 1/4 дюйма и два крестообразных винта 1/8 дюйма на задней части корпуса.

Отвинтите и снимите гайку с резьбового разъёма.

Снимите четыре винта 1/2 дюйма с помощью инструмент-крепёжника (nutdriver).

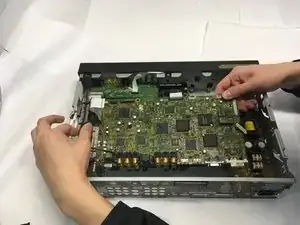

Сожмите фиксирующие защёлки и поднимите материнскую плату вглубь устройства, чтобы извлечь её.

Потяните её вглубь устройства и отведите в сторону, чтобы полностью вынуть.
