Замена блока питания Pioneer Elite PRO-RO6U
Повреждение водой или неисправный электрический компонент могут привести к временному отключению или невозможности включения Pioneer Elite Pro-R06U. Удаление неисправной платы и установка новой должны вернуть ресивер в рабочее состояние.
Шаг 1

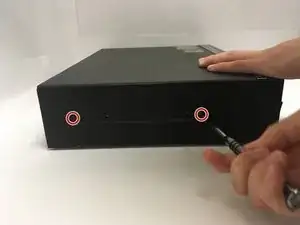

Удалите два винта с крестообразной головкой размером 6.4 мм с каждой стороны корпуса устройства.
Шаг 2

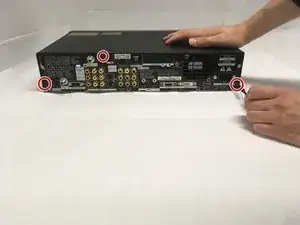

Удалите три винта с крестообразной головкой размером 6.5 мм на задней панели корпуса устройства.
Шаг 3

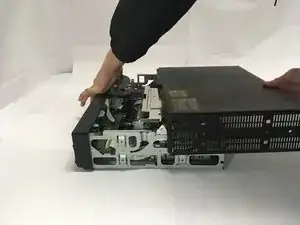

Удерживайте переднюю панель одной рукой, а заднюю часть корпуса другой. Оттяните корпус назад и сдвиньте его вверх и от внутреннего блока.
Шаг 4

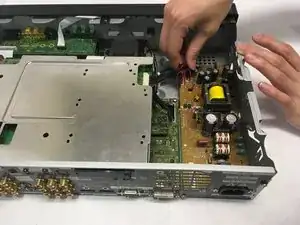

Аккуратно потяните вверх и отсоедините кабели D4 и D5.
Шаг 5

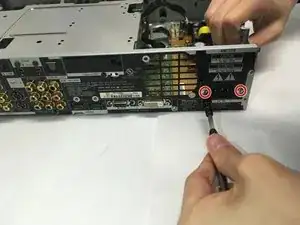

Удалите два винта с крестообразной головкой размером 7/16 дюйма слева и справа от порта питания.
Удалите три винта с крестообразной головкой размером 5/16 дюйма с углов платы.
Шаг 6

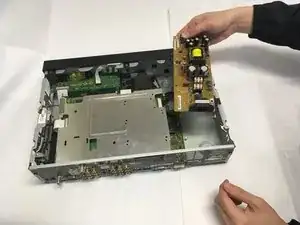

Удалите плату питания, вытянув её к внутренней части устройства, а затем поднимая.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
