Замена оптического привода Pioneer Elite PRO-RO6U

Электроника

Повреждение водой или неисправный электрический компонент оптического привода могут помешать модели Pioneer Elite Pro-R06U корректно отображать изображение на телевизоре. Замена может быть необходима для восстановления работоспособности приемника.

Шаг 1

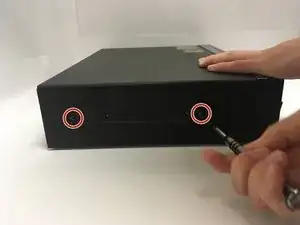

Снимите два винта Phillips длиной 6,4 мм с каждой стороны корпуса устройства.

Шаг 2

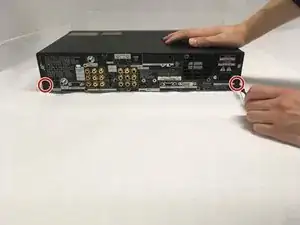

Снимите два винта Phillips длиной 6,5 мм на задней части корпуса устройства.

Шаг 3

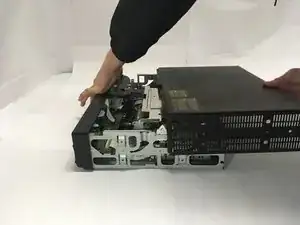

Удерживайте переднюю панель одной рукой, а заднюю часть корпуса другой. Отодвиньте корпус назад и сдвиньте его вверх и в сторону от внутренней коробки.

Шаг 4

Снимите вентилятор охлаждения оптического привода, захватив соединитель шлейфа в точке M11, и аккуратно вытяните его из разъема.

Шаг 5

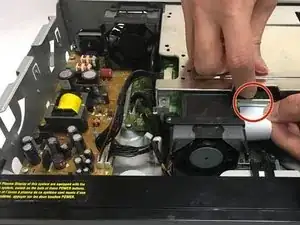

Поднимите замок на соединителе шлейфа вверх, чтобы можно было отключить кабель.

Захватите шлейф и аккуратно вытяните его из разъема без замка.

Шаг 6

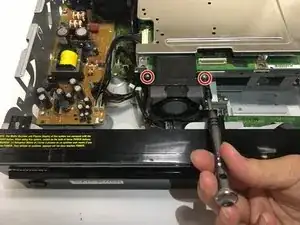

Снимите два винта Phillips длиной 6,4 мм, крепящие вентилятор охлаждения оптического привода.

Шаг 7

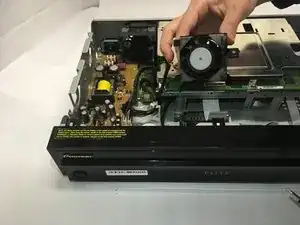

Удерживайте раму вентилятора охлаждения и сдвиньте ее к передней панели, затем поднимите из устройства.

Шаг 8

Отключите шлейфы D4 и D5. Чтобы отключить D4, поднимите запорное устройство вверх и вытяните шлейф.

Шаг 9

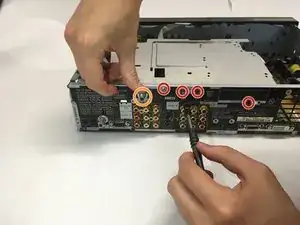

Снимите четыре винта Phillips длиной 1/4 дюйма на задней части корпуса.

Открутите и снимите гайку с резьбового разъема.

Шаг 10

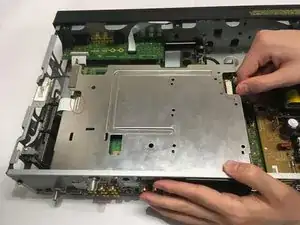

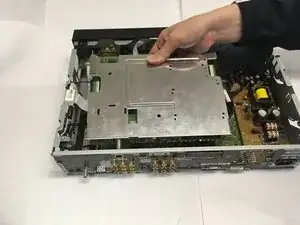

Оптический привод все еще подключен кабелем с нижней стороны, поднимайте привод немного вверх при первом отключении от корпуса.

Перевод руководства с ifixit.com
