Замена платы передней панели управления Pioneer Elite PRO-RO6U
Неисправная или дефектная передняя панель управления может привести к тому, что кнопки устройства воспроизведения перестанут реагировать. Замена платы устранит проблемы с передними элементами управления и кнопками.
Шаг 1

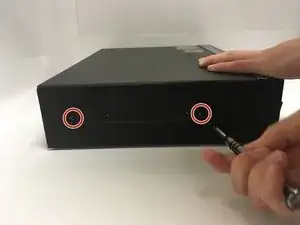

Открутите два винта Phillips длиной 6,4 мм, расположенные по бокам корпуса устройства.
Шаг 2
Открутите два винта Phillips длиной 6,5 мм на задней стороне корпуса устройства.
Шаг 3

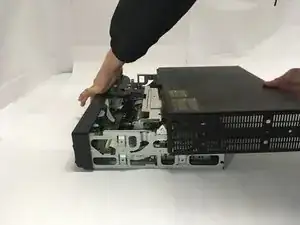

Удерживайте переднюю панель одной рукой, а заднюю часть корпуса — другой. Отодвиньте корпус назад и сдвиньте его вверх и в сторону от внутреннего блока.
Шаг 4

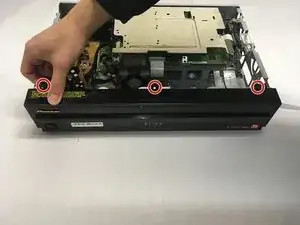

Отсоедините три пластиковых разъёма на верхней части приёмника, которые крепят переднюю панель к корпусу устройства.
Шаг 5
Разъёмы на нижней стороне устройства могут быть очень туго посажены и потребовать использования пластиковой лопатки.

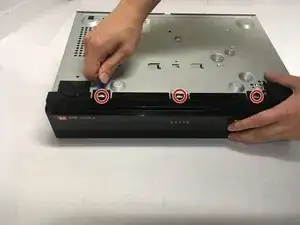

Аккуратно переверните устройство и отсоедините три пластиковых разъёма, которые крепят переднюю панель к нижней части корпуса устройства.
Шаг 6

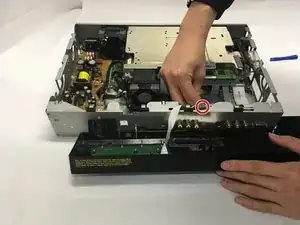

Аккуратно отсоедините ленточный разъём, соединяющий переднюю плату с устройством.
Шаг 7

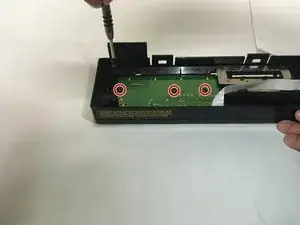

Открутите три винта Phillips с головкой 1/4 дюйма, расположенные на задней стороне передней платы управления.
Шаг 8

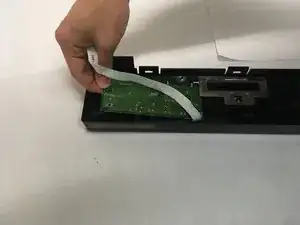

Удерживая плату, сдвиньте её в сторону передней части пластикового корпуса.
Поднимите плату вверх, чтобы извлечь её из передней панели.
Завершение
Чтобы собрать устройство обратно, выполните все действия в обратной последовательности.
