Замена разъёма лицевой панели HTC Vive Cosmos
Используйте это руководство, чтобы заменить разъём лицевой панели в Vive Cosmos.
Перед началом разборки убедитесь, что Vive Cosmos выключен и отключён от питания.
Шаг 1
Используйте палец, чтобы сдвинуть скользящий выключатель освобождения лицевой панели, расположенный слева от линз, в направлении низа устройства.
Шаг 2
Держа переключатель в нижнем положении, потяните лицевую панель прямо вверх и от передней части Vive.
Снимите лицевую панель.
Шаг 3
Осторожно оторвите правую наклейку с передней части Vive. По возможности сохраните эту наклейку целой и используйте повторно.
Шаг 4
Используйте отвёртку Torx T5, чтобы выкрутить винты, крепящие верхнюю крышку компонента:
Шесть винтов длиной 4,1 мм
Один прихваченный винт
Этот винт закрыт наклейкой. Проткните наклейку отвёрткой, чтобы получить доступ к винту.
Шаг 5
Отогните нижний край верхней крышки компонента от передней части Vive под углом.
Оттяните верхнюю крышку компонента от передней части Vive и снимите её.
Шаг 6

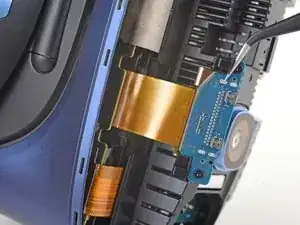

Осторожно выдвиньте разъём лицевой панели из его посадочного места на передней части Vive.
Шаг 7

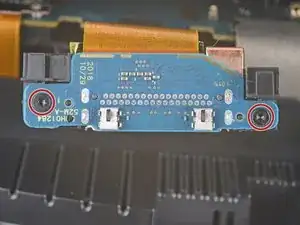

Используйте отвёртку Torx T5, чтобы убрать два винта длиной 4,1 мм, крепящие крышку разъёма кабеля лицевой панели.
Шаг 8
Снимите крышку разъёма кабеля лицевой панели.
Шаг 9

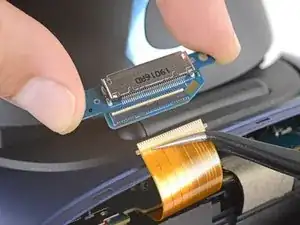

Используйте плоский конец лопатки, чтобы отвести вверх небольшой фиксирующий язычок, удерживающий ZIF-разъём кабеля лицевой панели.
Осторожно вытяните кабель разъёма лицевой панели прямо из его гнезда на разъёме лицевой панели.
Снимите разъём лицевой панели.
Заключение
Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клеящую подложку с новой детали перед установкой.
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Отнесите электронные отходы к переработчику с сертификатом R2 или e-Stewards.
Ремонт не удался? Обратитесь в сообщество Answers для помощи в устранении неполадок.
