Замена дочерней платы HTC Vive Cosmos
Используйте это руководство для замены дочерней платы в HTC Vive Cosmos.
Перед началом разборки убедитесь, что Vive Cosmos выключен и отключён от источника питания.
Шаг 1


Оттяните нижнюю часть подложки для лица прямо от Vive Cosmos, чтобы отщелкнуть её от устройства.
После отщёлкивания нижней части оттяните верхнюю часть подложки для лица от Vive, чтобы снять её.
Шаг 2

Используйте палец, чтобы сдвинуть ползунковый фиксатор лицевой панели, расположенный слева от линз, в направлении к нижней части Vive.
Шаг 3

Удерживая фиксатор в нижнем положении, потяните лицевую панель прямо вверх и от передней части Vive.
Снимите лицевую панель.
Шаг 4

Используйте отвёртку T5 Torx, чтобы выкрутить винт длиной 4,1 мм, который фиксирует ручку фокусировки.
Шаг 5

Сдвиньте ручку фокусировки из пластикового корпуса, со стержня фокусировки, и снимите её.
Шаг 6


Поверните 3,5 мм аудиоразъём слегка против часовой стрелки и вытяните его кабель из-под пластикового фиксатора.
Поднимите аудиоразъём прямо вверх, чтобы отключить его.
Шаг 7

Используйте отвёртку T5 Torx, чтобы выкрутить три винта длиной 4,1 мм, фиксирующие сборку ЖК-экрана и материнской платы.
Шаг 8

Осторожно приподнимите наклейки с обеих сторон передней части Vive. По возможности сохраните наклейки целыми и используйте их повторно.
Шаг 9

Используйте отвёртку T5 Torx, чтобы открутить винты, фиксирующие верхнюю крышку корпуса и сборку ЖК-экрана с материнской платой:
Шестнадцать винтов длиной 4,1 мм
Один захватывающий винт
Этот винт закрыт наклейкой. Проткните наклейку отвёрткой, чтобы получить доступ к винту.
Два винта длиной 4,1 мм
Эти винты покрыты наклейками. Проткните наклейки отвёрткой, чтобы получить доступ к винтам.
Шаг 10

Снимите крышку микрофона с нижнего края гарнитуры.
Шаг 11

Просуньте медиатор под микрофон, чтобы отделить клей, которым он приклеен к Vive.
Если это тяжело, используйте нагретый iOpener, фен или термофен, чтобы нагреть клей.
Шаг 12


Отогните нижний конец верхней крышки корпуса от передней части Vive под углом.
Оттяните верхнюю крышку корпуса от передней части Vive и снимите её.
Шаг 13


Сдвиньте крышки разъёмов камер по обе стороны от сборки ЖК-экрана и материнской платы от центра и снимите их с корпуса.
Шаг 14


Отклейте ленту над правым разъёмом камеры, чтобы открыть находящийся под ней ZIF-разъём камеры.
Повторите тот же процесс, чтобы отогнуть ленту над левым ZIF-разъёмом камеры.
Шаг 15


Используйте наконечник лопатки, чтобы приподнять маленький фиксирующий язычок ZIF-разъёма правого кабеля камеры.
Осторожно извлеките кабель разъёма камеры прямо из его гнезда на материнской плате.
Шаг 16

Используйте наконечник лопатки, чтобы приподнять маленький фиксирующий язычок ZIF-разъёма левого кабеля камеры.
Осторожно извлеките кабель разъёма камеры прямо из его гнезда на материнской плате.
Шаг 17

Отклейте жёлтую ленту с разъёма микрофона.
Шаг 18

Используйте наконечник лопатки, чтобы приподнять маленький фиксирующий язычок ZIF-разъёма кабеля микрофона.
Шаг 19


Осторожно извлеките кабель разъёма микрофона прямо из его гнезда на материнской плате.
Вынув кабель из гнезда, сдвиньте кабель к нижней части Vive и выведите его из зажима на сборке ЖК-экрана и материнской платы.
Следите, чтобы не помять и не порвать кабель при его перемещении.
Шаг 20

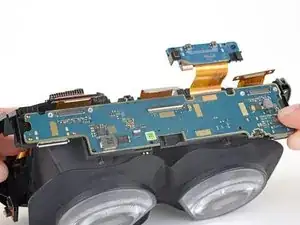

Поднимите узел ЖК-дисплея и платы управления из гарнитуры.
Узел зафиксирован защёлками по краям. Поможет освобождение защёлок тонким пластиковым инструментом, например лопаткой для вскрытия или пластиковой лопаткой.
Шаг 21

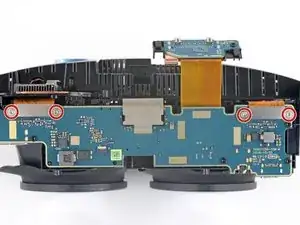

Отвинтите четырьмя винтами Torx T5 длиной 2.9 мм, закрепляющими разъёмы ЖК-дисплея.
Шаг 22

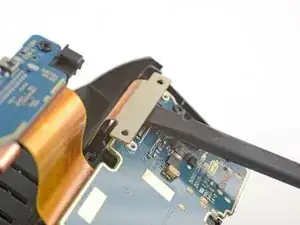

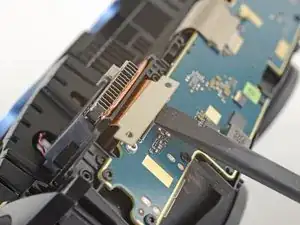

Используйте плоский конец пластиковой лопатки, чтобы аккуратно поддеть разъёмы ЖК-дисплея и вывести их вверх из гнёзд на дочерней плате.
Шаг 23

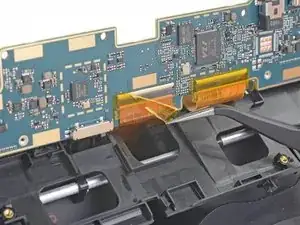

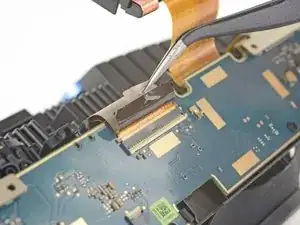

Отогните ленту над соединительным кабелем материнской платы настолько, чтобы получить доступ к разъёму кабеля.
Шаг 24


Используйте плоский конец пластиковой лопатки, чтобы перевернуть фиксирующую планку ZIF-разъёма соединительного кабеля.
Осторожно выньте соединительный кабель прямо из его гнезда.
Шаг 25

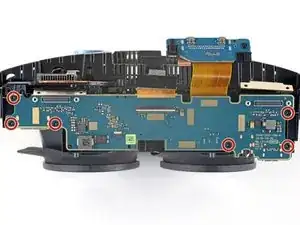

Отвинтите шестью винтами Torx T5 длиной 4.1 мм, закрепляющими дочернюю плату.
Шаг 26

Пока не снимайте дочернюю плату. Она всё ещё подключена к материнской плате.

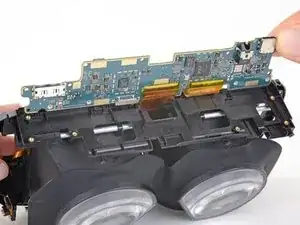

Осторожно отогните дочернюю плату, чтобы получить доступ к её нижней стороне.
Шаг 27

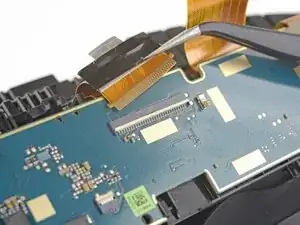

Отогните ленту над вторым соединительным кабелем материнской платы настолько, чтобы получить доступ к разъёму кабеля.
Шаг 28

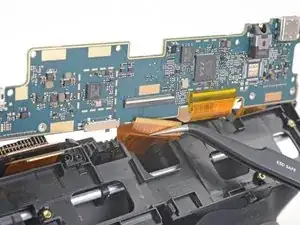

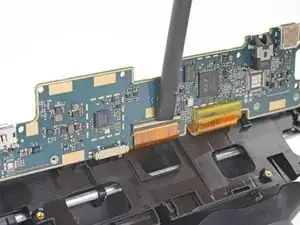

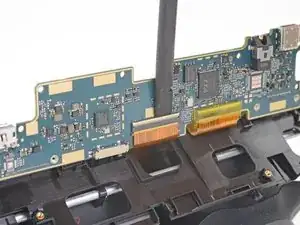

Используйте плоский конец пластиковой лопатки, чтобы перевернуть фиксирующую планку ZIF-разъёма второго соединительного кабеля.
Осторожно выньте второй соединительный кабель прямо из его гнезда.
Снимите дочернюю плату с узла ЖК-дисплея и материнской платы.
Шаг 29

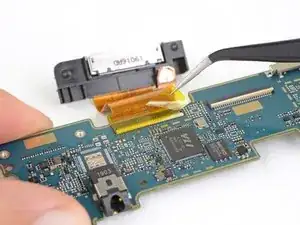

Отогните ленту над кабелем разъёма передней панели настолько, чтобы получить доступ к ZIF-разъёму на дочерней плате.
Шаг 30

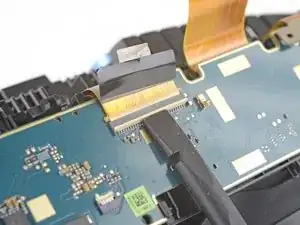

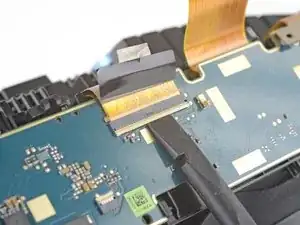

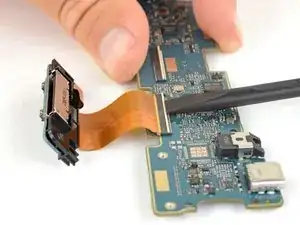

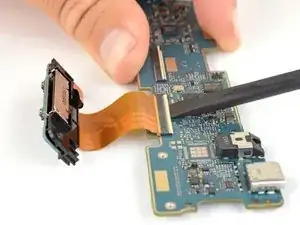

Используйте плоский конец пластиковой лопатки, чтобы перевернуть маленькую фиксирующую планку ZIF-разъёма кабеля передней панели.

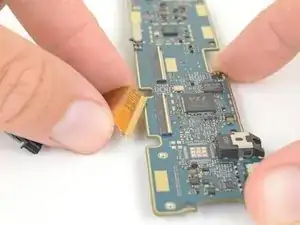

Осторожно выньте кабель разъёма передней панели прямо из его гнезда на дочерней плате.
Шаг 31

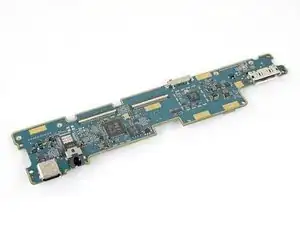

Осталась только дочерняя плата.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные клеевые пленки с новой детали перед установкой.
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
Сдавайте электронные отходы в переработку у сертифицированного оператора R2 или e-Stewards.
Ремонт не удался? Обратитесь в сообщество Answers для помощи в устранении неполадок.
