Отключение дочерней платы
Предварительное руководство по отключению дочерней платы в гарнитуре HTC Vive Pro 2.
Шаг 1

Поверните ремешок для головы вперед насколько это возможно.
Шаг 2

Отключите кабель «всё в одном» от гарнитуры.
Шаг 3


Уберите кабель «всё в одном» из направляющих кабеля вдоль левой стороны ремешка для головы.
При сборке снова подключите кабель «всё в одном» к гарнитуре перед тем, как прокладывать его через направляющие. Это обеспечит правильный запас длины.
Шаг 4

Отделите верхний ремешок в месте крепления на липучке.
Шаг 5


Отогните липучку, фиксирующую заднюю часть верхнего ремешка.
Выведите верхний ремешок через ремешок для головы, чтобы частично снять его.
Шаг 6


Протяните верхний ремешок через прищепку у передней части гарнитуры, чтобы полностью снять его.
Шаг 7

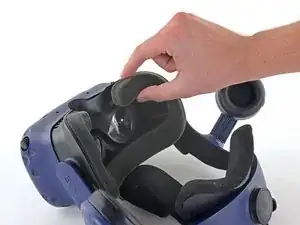

Снимите оба передних боковых поролоновых вкладыша, чтобы обнажить провода динамиков.
Шаг 8


Используйте жало лопатки, чтобы выдрать два резиновых упора рядом с винтами наушников.
Будьте осторожны, чтобы случайно не поддеть провода динамиков под резиновым упором.
Шаг 9


Используйте жало лопатки, чтобы поддеть и отключить как левый, так и правый провода динамиков наушников.
Шаг 10

Используйте отвертку Torx T6, чтобы вынуть два винта длиной 12.1 мм (по одному с каждой стороны), закрепляющие ремешок для головы на гарнитуре.
Используйте отвертку Torx T5, чтобы вынуть следующие винты, закрепляющие ремешок для головы на гарнитуре:
Четыре винта 3.9 мм (по два с каждой стороны)
Два винта 4.1 мм (по одному с каждой стороны)
Шаг 11

Снимите два пластиковых распорных элемента, находившихся под ранее удалённым винтом Torx T6.
Шаг 12


Протяните провода динамиков наушников через оба конца ремешка для головы.
Шаг 13


Четыре винта, фиксирующие наружную оболочку, закрыты чёрными наклейками. Если наклейки трудно снять, просто протолкните через них вашу отвёртку T6 Torx.
Шаг 14

Используйте отвертку Torx T6, чтобы вынуть четыре винта 3.9 мм (два сверху, два снизу), фиксирующие наружную оболочку к гарнитуре.
Шаг 15


Вставьте лопатку для открытия в шов между двумя половинами наружной оболочки.
Проведите лопатку по шву, чтобы освободить защёлки, удерживающие её на гарнитуре.
Вставляйте лопатку только настолько, насколько необходимо. Под наружной оболочкой находятся ленточные кабели.
Шаг 16


Продолжайте продвигать лопатку через каждый шов, пока все защёлки не будут освобождены.
Шаг 17


Осторожно сдвиньте каждую половину наружной оболочки с массива сенсоров.
Будьте осторожны, чтобы не зацепить ленточные кабели под ней.
Шаг 18

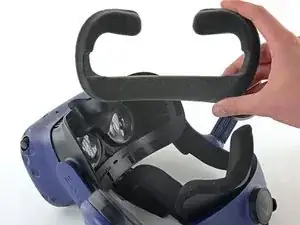

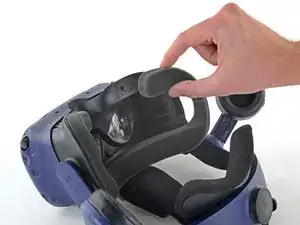

Аккуратно снимите подушку подставки для лица пальцами.
Шаг 19

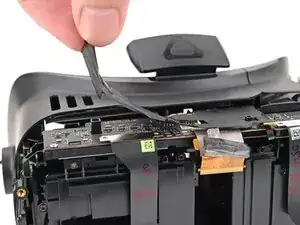

Используйте жало лопатки или чистый ноготь, чтобы откинуть фиксирующую планку ZIF-разъёма микрофона на дочерней плате.
Шаг 20

Используйте пинцет или пальцы, чтобы вытащить кабель микрофона прямо из разъёма.
Шаг 21

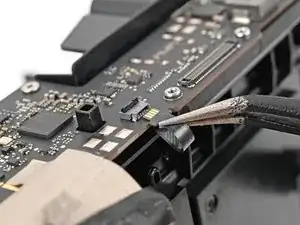

Используйте пинцет или пальцы, чтобы отслоить проводящую ткань от ZIF‑разъёма матрицы датчиков на материнской плате.
Шаг 22

Используйте лопаточку или чистый ноготь, чтобы отогнуть фиксирующий язычок ZIF‑разъёма матрицы датчиков.
Шаг 23

Возьмите кабель матрицы датчиков за левые и правые стороны пальцами и потяните его прямо из разъёма.
Шаг 24

Отверткой T5 Torx выкрутите четыре винта длиной 3,0 мм, фиксирующие верхнюю часть матрицы датчиков.
Шаг 25


Отверткой T6 Torx выкрутите четыре винта длиной 3,8 мм, фиксирующие переднюю часть матрицы датчиков.
Шаг 26

Поднимите матрицу датчиков прямо с узла линз и снимите её, убедившись, что продели кабель через его прорезь.
При сборке убедитесь, что кабель матрицы датчиков продет через прорезь перед продолжением.
Шаг 27

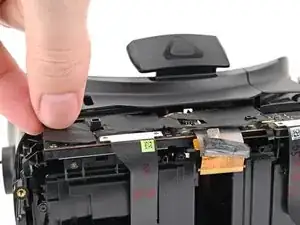

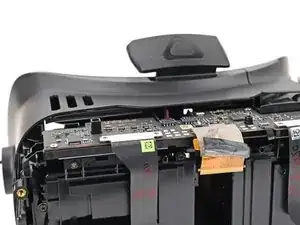

Пальцами оторвите теплопроводящую прокладку, покрывающую дочернюю плату.
Скорее всего теплопроводящая прокладка снимет ленту Kapton с ZIF‑разъёмов на дочерней плате. При необходимости замените ленту Kapton.
Отложите теплопроводящую прокладку. Вы повторно используете её при сборке.
Шаг 28

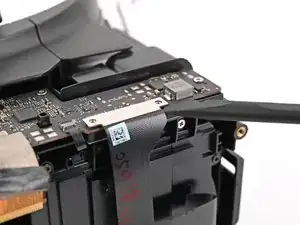

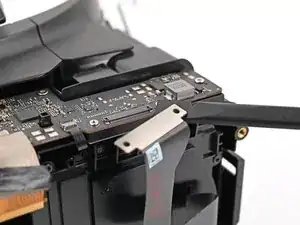

Вставьте плоский конец лопаточки под угол пресс‑разъёма узла линз.
Не вставляйте лопаточку в другие места — вы рискуете сдвинуть прилегающие поверхностно‑монтажные компоненты.
Поверните лопаточку, чтобы приподнять пресс‑разъём и отсоединить его.
Повторите тот же процесс, чтобы отсоединить другой пресс‑разъём узла линз.
Чтобы снова прикрепить такие пресс‑разъёмы, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте в середине. При смещении разъёма штыри могут погнуться и получить необратимые повреждения.
Шаг 29

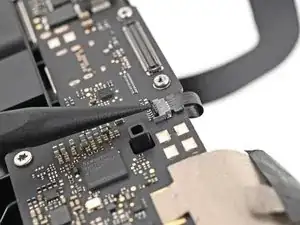

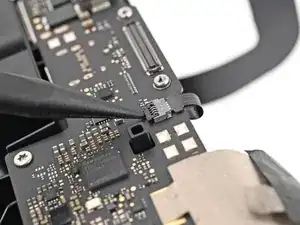

Кончиком лопаточки приподнимите фиксирующий язычок ZIF‑разъёма датчика IPD.
Шаг 30

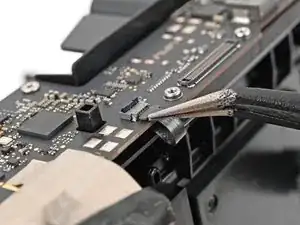

Используйте пинцет или пальцы, чтобы вытащить кабель датчика IPD прямо из разъёма.
Шаг 31

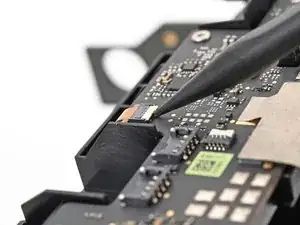

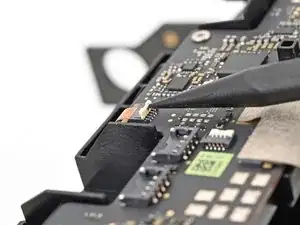

Кончиком лопаточки приподнимите фиксирующий язычок ZIF‑разъёма датчика приближения.
Шаг 32

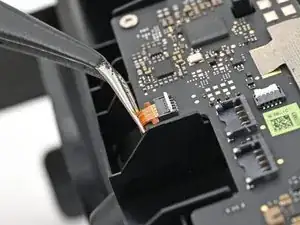

Используйте пинцет или пальцы, чтобы вытащить кабель датчика приближения прямо из разъёма.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
