Замена твиттера в Amazon Echo

Отключите питание и выньте штекер питания Echo перед разборкой. Несоблюдение этого может привести к травме или повреждению устройства.

Снимите резиновую опору с нижней части Echo.

Не тяните резиновую опору слишком сильно, поскольку она может растянуться и деформироваться. При затруднениях используйте лопатку для помощи при снятии опоры.

Удалите четыре торкс-винта T10 длиной 42,8 мм с нижней части Echo.

Медленно поднимите пластину с платой. Будьте осторожны, чтобы не отсоединить провода.

С помощью пинцета аккуратно отсоедините два красно-черных кабеля от их разъемов на плате.

Тяга за провода может повредить устройство. Тяните за пластиковые разъемы.

Поднимите коричневый пластиковый фиксатор на ZIF-разъеме, удерживающем ленточный кабель платы драйвера.

Выньте ленточный кабель из разъема. Пластина с платой теперь должна освободиться от Echo.

С помощью лопатки отогните два пластиковых защелки на пластине.

Поднимите плату и отведите её от пластины.

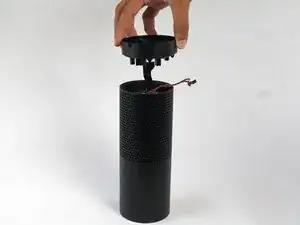

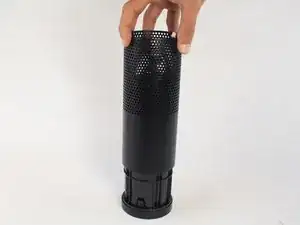

Снимите пластиковую пластину с нижней части устройства. Затем снимите пластиковый кожух.

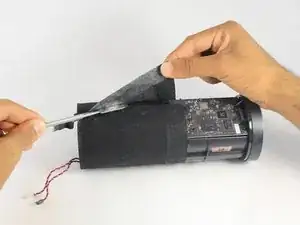

Снимите чёрную ткань, обёрнутую вокруг Echo.

Будьте осторожны, чтобы не порвать ткань. При затруднениях используйте лопатку, чтобы помочь отодрать клей.

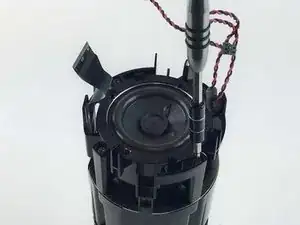

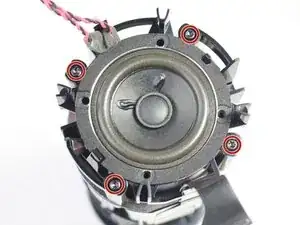

Удалите четыре торкс-винта T10 длиной 42,8 мм вокруг твиттера.

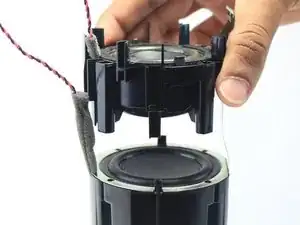

Поднимите твиттер вместе с прикреплённым корпусом и извлеките из устройства.
