Замена экрана Tungsten E. PAL5037

Удалите стилус и карту памяти SD.

С помощью отвертки Torx T5 удалите все 4 винта задней панели.

Винты маленькие и могут легко потеряться. Убедитесь, что вы положили их в безопасное место.

Вставьте пластиковый инструмент для открытия под разъемами USB и питания.

Пройдите пластиковым инструментом вдоль шва и аккуратно подденьте крышку от корпуса КПК, чтобы полностью ее снять.

На вашем устройстве может не быть защитной пленки. Если нет, переходите к шагу четвертому.

Удалите защитную пленку, подняв петлю из пластикового корпуса.

Снимите верхнюю крышку, осторожно оттянув ее от устройства с помощью пластикового инструмента для открытия или пальцев.

Аккуратно снимите материнскую плату с опор, не повредив гибкий разъем ЖК-дисплея.

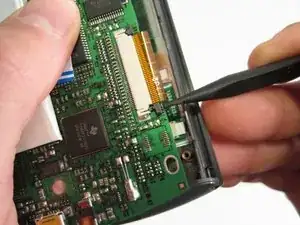

С помощью лопатки разблокируйте обе стороны блока гибкого разъема, нажав вниз.

Полностью удалите материнскую плату.

Металлические шайбы могут выскочить из устройства во время этого шага.

Удалите кнопки с помощью пальцев.

Осторожно сгибайте рамку, чтобы освободить экран от пластикового каркаса.

Извлеките экран.

Поздравляем! Вы успешно разобрали Palm Tungsten E.

Соберите устройство в обратном порядке разборки, установив новый экран вместо старого.

Чтобы восстановить соединение гибкого разъема, нажмите вверх на блоки с помощью лопатки, чтобы

Перевод руководства с ifixit.com
