Замена платы LED/динамика и микрофона Amazon Echo Dot 2-го поколения
Используйте этот гид для замены платы LED/динамика и микрофона в Amazon Echo Dot 2-го поколения. LED, динамик и микрофон расположены на одной плате внутри устройства. Необходимо заменить всю плату, а не каждый отдельный компонент.
Шаг 1
Выключите и отключите Echo

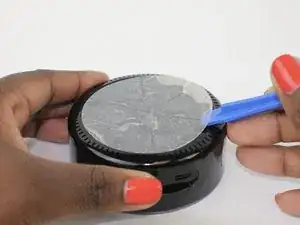

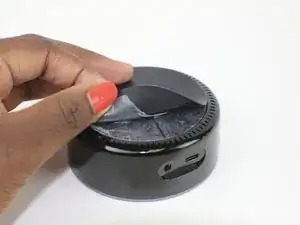

С помощью пластикового инструмента для открытия, снимите резиновую накладку на нижней части Echo.
Шаг 2
Используйте биту T8 для откручивания четырех торкс-винтов диаметром 1,6 мм

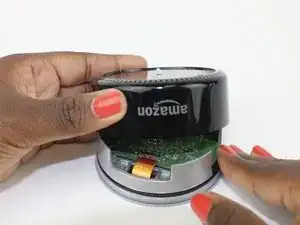

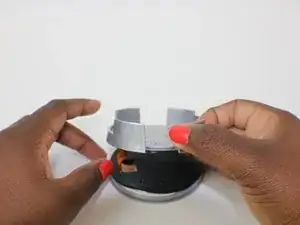

Снимите черную цилиндрическую основу
Шаг 3

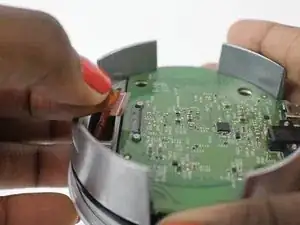

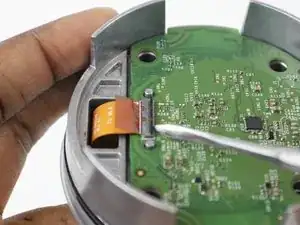

Используйте металлическую лопатку для подъема ZIF-разъемa
Удалите шлейф из слота
Шаг 4
Удалите материнскую плату
Шаг 5

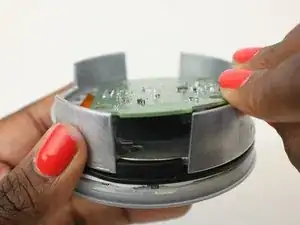

Удалите серебристую перегородку

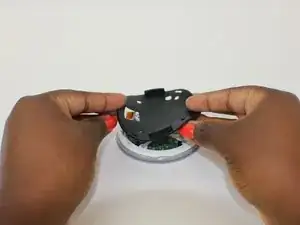

Удалите черную резиновую перегородку

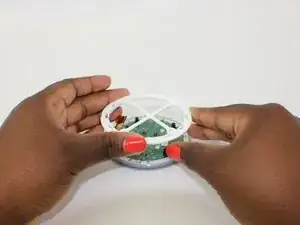

Удалите пластиковую белую рамку
Шаг 6

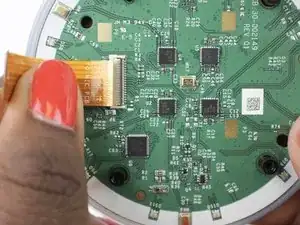

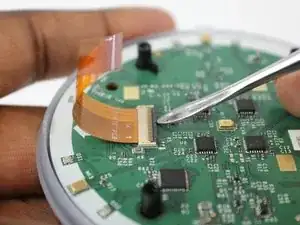

Используйте металлическую лопатку для подъема ZIF-разъемa
Удалите шлейф из слота на плате LED/д динамика
Шаг 7

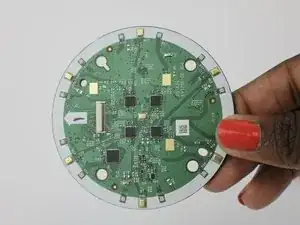

Удалите плату LED/д динамика
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
