Замена низкочастотного динамика Amazon Echo
В этом руководстве показано, как заменить низкочастотный динамик — громкоговоритель в Amazon Echo, отвечающий за воспроизведение басов. Это руководство пригодится, если у вашего Echo отсутствуют басы или звук искажен.
Шаг 1
Перед разборкой отключите Echo от питания и выньте шнур питания. Невыполнение этого требования может привести к травме или повреждению устройства.
Снимите резиновую опору с нижней части Echo.
Не тяните за резиновую опору слишком сильно, иначе она может растянуться и деформироваться. При затруднениях используйте лопатку, чтобы помочь снять опору.
Шаг 2
Уберите четыре винта Torx T10 длиной 42,8 мм с нижней части Echo.
Шаг 3
Медленно поднимите пластину с платой. Осторожно, чтобы не отсоединить какие-либо провода.
Шаг 4
С помощью пинцета аккуратно отсоедините два красно‑черных кабеля от их гнезд на плате.
Тяга за провода может повредить устройство. Тяните за пластиковые разъемы.
Шаг 5
Отодвиньте коричневый пластиковый фиксатор в ZIF‑разъеме, удерживающем ленточный кабель платы динамика.
Выньте ленточный кабель из разъема. Пластина и плата теперь должны освободиться от Echo.
Шаг 6
С помощью лопатки отогните два пластиковых защелки на пластине.
Поднимите плату и отведите её от пластины.
Шаг 7
Снимите пластиковую пластину с нижней части устройства. Затем снимите пластиковый кожух.
Шаг 8
Снимите черную тканевую обшивку, обернутую вокруг Echo.
Осторожно, чтобы не порвать ткань. При затруднениях используйте лопатку, чтобы помочь отделить клей.
Шаг 9
Отверните четыре винта Torx T10 длиной 42,8 мм вокруг твиттера.
Поднимите твиттер и его крепящий кожух из устройства.
Шаг 10

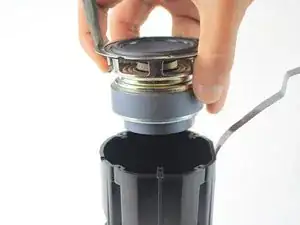

Выньте низкочастотный динамик из Echo.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
