Замена экрана Tungsten T3

Чтобы снять крышку, нажмите на центральное углубление и снимите её с устройства.

Напоминание: если в устройстве установлена карта памяти, обязательно извлеките её.

С каждой стороны устройства находится набор винтов. Удалите их с помощью крестовой отвертки.

Чтобы продолжить, необходимо снять заднюю панель. Сдвиньте крышку так, чтобы она была полностью выдвинута.

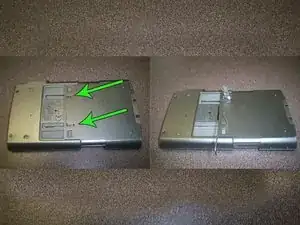

Стрелки на фото указывают на два небольших отверстия в верхней части устройства. Одновременно вставьте в каждое из этих отверстий скрепку или булавку и умеренно нажмите вниз.

Пружины уступят под давлением. Как только Вы почувствуете это, потяните крышку вниз, удерживая скрепку/булавку, и продолжайте нажимать вниз. Это освободит заднюю крышку.

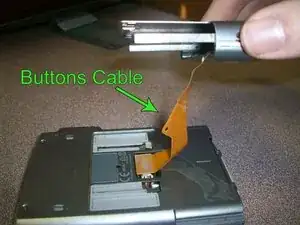

Теперь кнопки и выдвижной лоток будут соединены с корпусом только оранжевым кабелем.

Аккуратно отделите этот кабель от устройства.

Убедитесь, что кабель остаётся подключённым к кнопкам. Не отрывайте его от выдвижного лотка.

Отсоедините кабель от корпуса, потянув вверх.

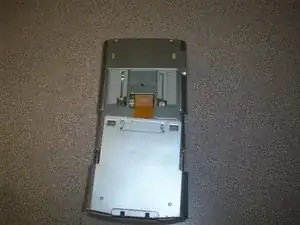

Отложите в сторону кнопки и выдвижной лоток, убедившись, что оранжевый кабель остаётся с ними.

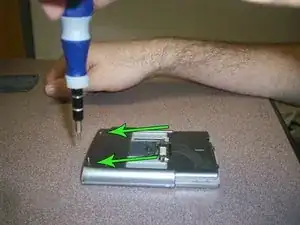

Стрелки указывают на два маленьких винта. С помощью крестовой отвертки выкрутите их.

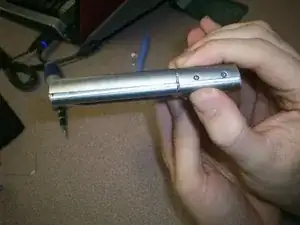

Чтобы открыть устройство, боковые панели нужно (с умеренной силой) разомкнуть инструментом для поддевания, как показано на фото.

Обе стороны должны быть разделены друг от друга.

Совет: правая сторона может быть немного сложнее. Проще начать с левой.

Начиная с левой стороны, осторожно подденьте место соединения лицевых панелей, пока они не разойдутся.

Повторите этот процесс с другой стороны устройства.

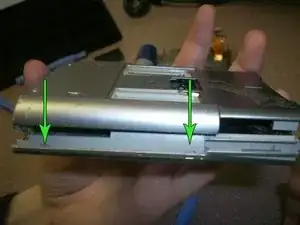

Подсказка: вдоль боковой стороны будут точки приложения давления (как показано на фото). Нажатие в этих точках упростит разделение сторон.

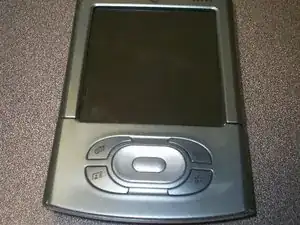

Снимите лицевую панель и отложите. Перед Вами останется сердцевина устройства.

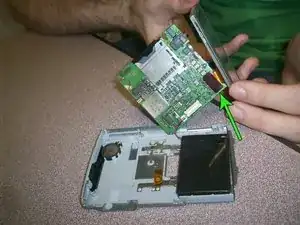

Напоминание: сердцевина устройства соединена различными кабелями. Аккуратно приподнимите экран и материнскую плату (как на фото).

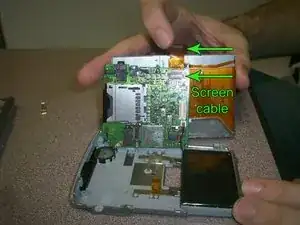

Как показано на фото, оранжевый кабель экрана подключается к нижней правой части материнской платы.

Отключите кабель, потянув его вверх от разъёма на материнской плате. В зависимости от устройства может потребоваться небольшое или умеренное усилие.

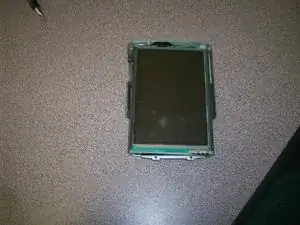

Осторожно извлеките экран.

Далее необходимо подключить новый экран к материнской плате.

Подсоедините новый оранжевый кабель в то же место, где был предыдущий экран (место указано стрелкой на фото). Убедитесь, что кабель ориентирован вниз на разъёме.

Опустите материнскую плату на место. Следите за тем, чтобы задняя сторона оставалась вниз. Подсказка: это та сторона, где подключены все кабели.

Осторожно уложите экран на сердцевину устройства.

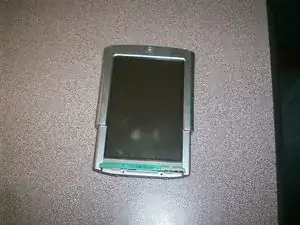

Как видно на первом изображении, сердцевина и экран теперь собраны.

Положите лицевую панель на устройство. Она должна защёлкнуться на месте.

Подсказка: при присоединении лотка к основному корпусу кабель должен находиться в положении, показанном на левом рисунке.

Подсказка: по обеим сторонам защёлки должны быть отрегулированы так, чтобы они вошли в соответствующие пазы.

Чтобы заново подключить выдвижной лоток и кнопки, положите устройство лицевой стороной вниз.

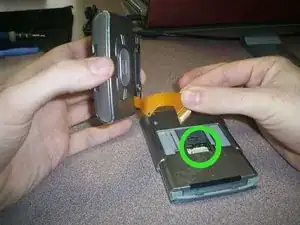

Напоминание: оранжевый кабель кнопок должен быть поднят над выдвижным лотком и подключён к соответствующему разъёму (как на фото).

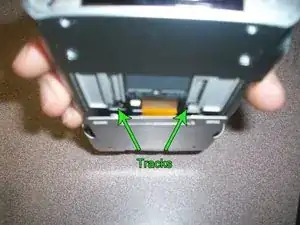

Чтобы повторно соединить направляющую лотка, совместите крючки и направляющие (указано на фото).

Вставьте крючки в направляющие и сдвиньте лоток вверх. Это должно зафиксировать крючки на месте.

Чтобы убедиться в правильном соединении, сдвиньте лоток вверх и вниз.

Установите винты с обеих сторон устройства, как показано на фото.

Вот Ваш отремонтированный Palm Pilot Tungsten T3. Пользуйтесь!
