Замена материнской платы Tungsten T3

Чтобы снять крышку, нажмите на центральную выемку и извлеките её из устройства.

Если в устройстве вставлена карта памяти, обязательно извлеките её.

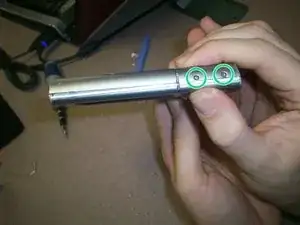

С каждой стороны устройства находится по 2 винта. Удалите их с помощью крестовой отвертки.

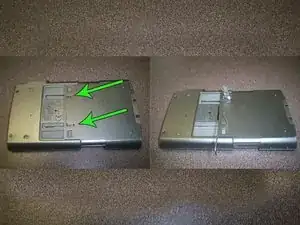

Стрелки на фото указывают на два небольших отверстия в верхней части устройства. Вставьте в каждое отверстие одновременно скрепку или шпенёк и умеренно нажмите вниз, чтобы снять заднюю панель.

Пружины ослабнут по мере приложения давления. Как только почувствуете это, потяните крышку вниз скрепкой/шпенёком, продолжая надавливать. Это освободит заднюю крышку.

Кнопки и выдвижной лоток соединены с корпусом оранжевым кабелем. Отсоедините их, аккуратно отлепив кабель от корпуса. Снимите, осторожно поддев вверх.

Убедитесь, что кабель по-прежнему подключён к кнопкам и выдвижному лотку.

Отложите кнопки и выдвижной лоток, убедившись, что оранжевый кабель остаётся с ними.

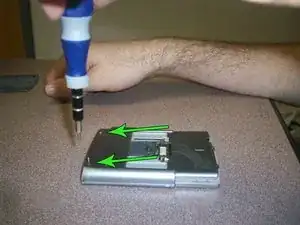

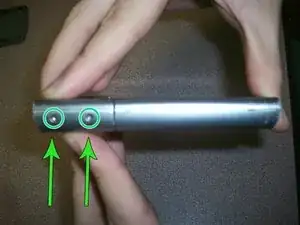

Стрелки указывают на два маленьких винта. С помощью крестовой отвертки удалите их.

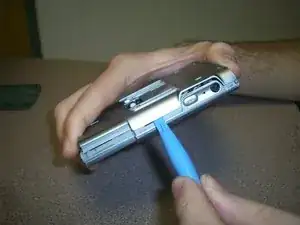

Чтобы открыть устройство, боковые панели нужно (с умеренной силой) поддеть инструментом для поддевания, как показано на фото.

Обе стороны необходимо разъединить друг от друга.

Совет: правая сторона может быть немного сложнее. Проще начать с левой.

Начните с левой стороны — аккуратно подденьте по линии соединения передних панелей, пока они не разойдутся.

Повторите процесс с другой стороны устройства.

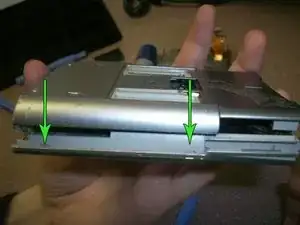

Подсказка: по бокам есть точки давления (как видно на фото). Воздействие в этих точках облегчит разделение панелей.

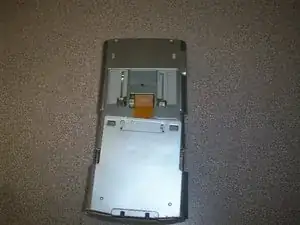

Снимите переднюю панель и отложите. Перед Вами останется сердцевина устройства.

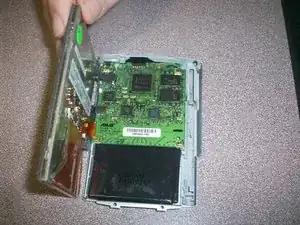

Ядро устройства соединено различными кабелями. Осторожно поднимите экран и материнскую плату (как на фото).

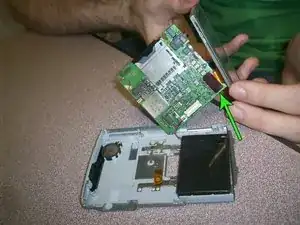

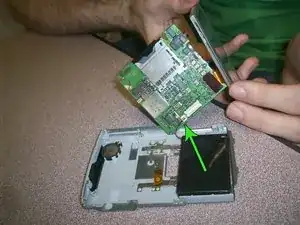

Как показано на фото, оранжевый кабель экрана подключается к нижней правой части материнской платы.

Отключите кабель, потянув его вверх от разъёма на материнской плате. В зависимости от устройства потребуется небольшое или умеренное усилие.

Аккуратно снимите экран.

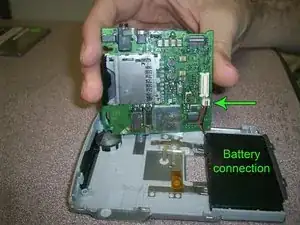

Батарея подключена к материнской плате (как видно на фото) красным и чёрным проводами.

Будьте осторожны при отключении. Провода сидят плотно; важно не повредить разъём.

Аккуратно вытяните соединение проводов батареи.

На этом этапе панель управления материнской платы будет полностью отключена от Вашего устройства Tungsten T3.

Замените старую панель управления на новую материнскую плату.

Новая материнская плата подключается к батарее тем же соединением, как показано на фото.

После подключения установите новую панель управления материнской платы.

Далее экран необходимо повторно подключить к материнской плате.

Подключите новый оранжевый кабель в то же место, где был предыдущий экран (место отмечено стрелкой на фото). Убедитесь, что кабель направлен вниз при подключении.

Опустите материнскую плату на место. Держите заднюю сторону вниз. Подсказка: это та сторона, где подключены все кабели.

Осторожно положите экран на сердцевину устройства.

Положите переднюю панель на устройство. Она должна защёлкнуться на месте.

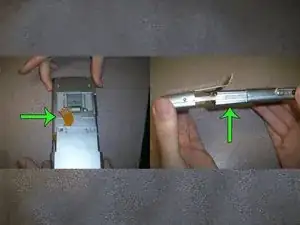

При присоединении лотка к основному корпусу кабель должен располагаться так, как показано на левой иллюстрации.

По обеим сторонам защёлки должны быть отрегулированы так, чтобы входить в соответствующие пазы.

Чтобы снова подключить выдвижной лоток и кнопки, положите устройство лицевой стороной вниз.

Оранжевый кабель кнопок должен быть поднят над выдвижным лотком и подключён к соответствующему разъёму (как показано на фото).

Чтобы подключить направляющую лотка, совместите крючки и треки (отмечено на фото).

Вставьте крючки в треки и сдвиньте лоток вверх. Это зафиксирует крючки на месте.

Чтобы убедиться в правильном подключении, прокрутите лоток вверх и вниз.

Установите винты с обеих сторон устройства, как показано на фото.

Можно обратиться к шагу 2. Просто вставьте первоначальные винты обратно на место.

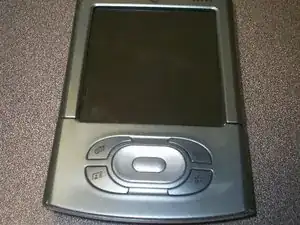

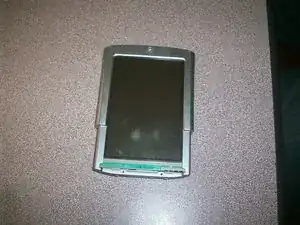

Вот Ваш отремонтированный Palm Tungsten T3. Приятного пользования!
