Замена аналогово-цифрового преобразователя на Amazon Echo Dot 2-го поколения
Используйте данное руководство, чтобы заменить аналогово-цифровой преобразователь на устройстве Amazon Echo Dot. Данный компонент расположен на плате светодиодов и динамика, однако необходимо заменить всю плату, а не только аналогово-цифровой преобразователь.
Шаг 1
Отключите устройство от сети и выньте кабель питания

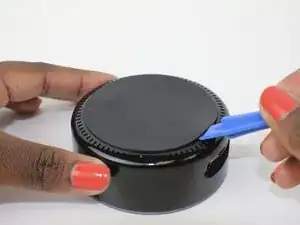

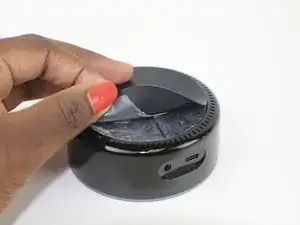

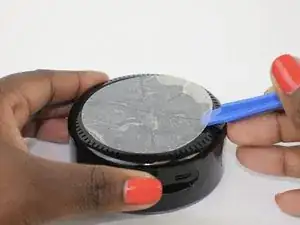

Пластиковой инструментом отсоедините резиновый слой на нижней части Echo
Шаг 2

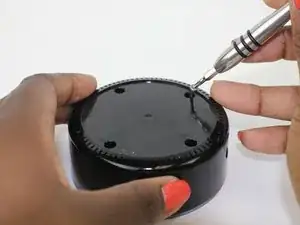

Используйте отвёртку T8, чтобы вывернуть четыре винта Torx длиной 1,6 мм

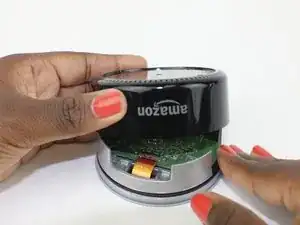

Снимите чёрную цилиндрическую основу
Шаг 3

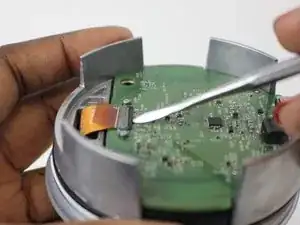

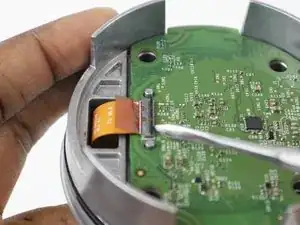

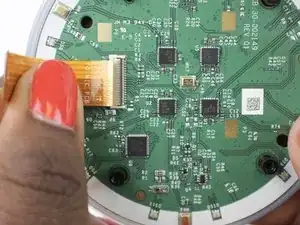

Металлической лопаткой поднимите соединитель ZIF

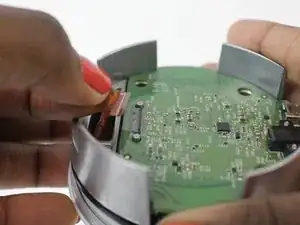

Извлеките ленточный кабель из разъёма
Шаг 4

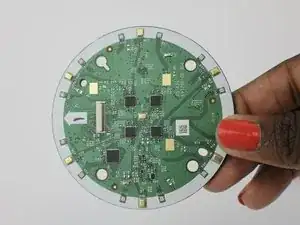

Снимите материнскую плату
Шаг 5

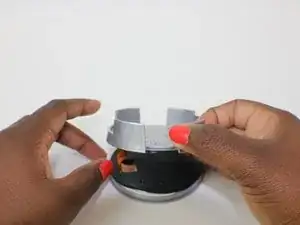

Снимите серебристый разделитель
Снимите чёрный резиновый разделитель
Снимите белую пластиковую рамку
Шаг 6

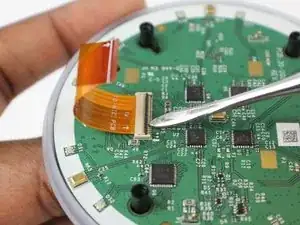

Металлической лопаткой поднимите соединитель ZIF
Извлеките ленточный кабель из разъёма на плате динамика
Шаг 7
Снимите плату динамика, на которой расположен аналогово-цифровой преобразователь
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
