Замена платы MLB в Amazon Echo 2-го поколения
Плата MLB отвечает за основные функции устройства Echo (например, искусственный интеллект Alexa, Bluetooth, Wi‑Fi). Следуйте этому руководству, чтобы заменить этот компонент, если какие‑либо из этих функций работают некорректно.
Шаг 1
Снимите резиновый слой под устройством.
Найдите углубление под резиновым слоем и поместите на него большой палец. Нажмите и подденьте крышку другой рукой, чтобы снять её.

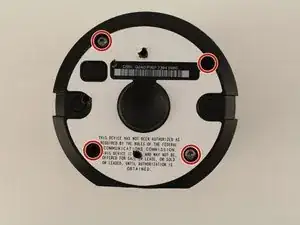

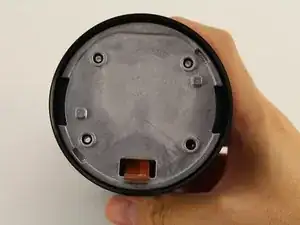

Снимите четыре винта Torx T8 длиной 8,0 мм на крышке.
Снимите крышку с устройства.
Шаг 2

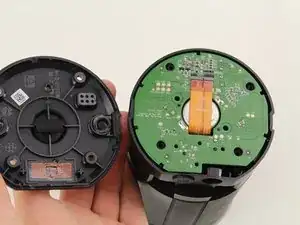

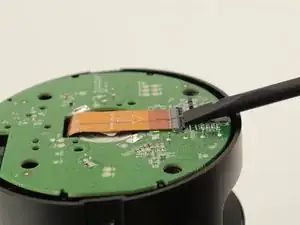

Используйте лопатку, чтобы приподнять маленькую защёлку на ZIF‑разъёме.
Аккуратно вытяните ленточный кабель из ZIF‑разъёма.

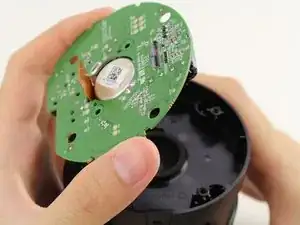

Поднимите плату AMP аккуратно, одновременно проводя ленточный кабель через центральное отверстие, чтобы открыть другой набор проводов под платой.
Шаг 3

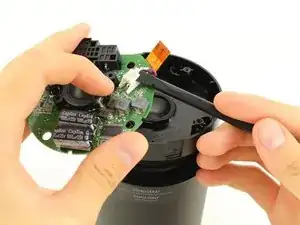

Используйте лопатку, чтобы приподнять одну из маленьких защёлок только с одной стороны гнездового разъёма.

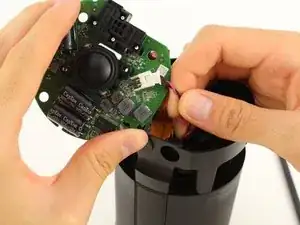

Потяните провод в сторону приподнятой стороны до разъединения штекерного разъёма.
Снимите плату AMP.
Шаг 4

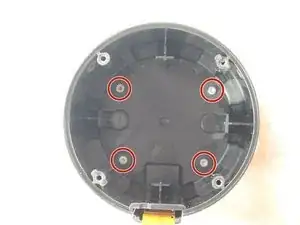

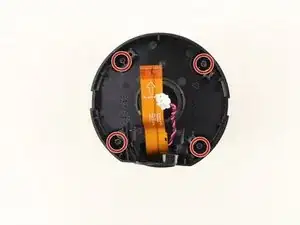

Снимите четыре винта Torx T8 длиной 30,0 мм в углах.

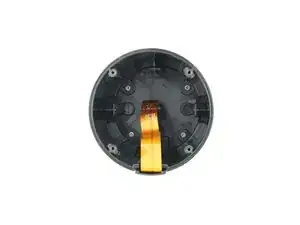

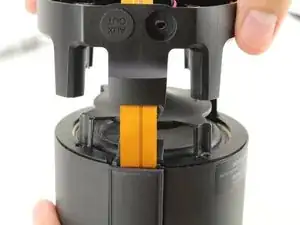

Снимите большую пластиковую часть сверху сабвуфера, продевая ленточный кабель и штекер через отверстие.
Шаг 5

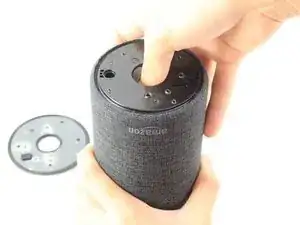

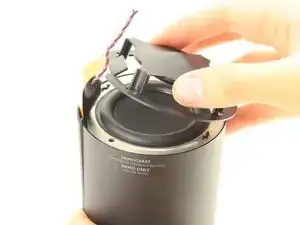

Снимите крышку сверху сабвуфера.
Переверните устройство и дайте сабвуферу упасть в руку.
Сабвуфер представляет собой сильный магнит. Держите его подальше от другой электроники и неэкранированных проводов.
Шаг 6

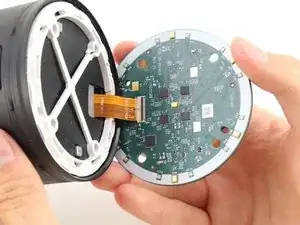

Поднимите плату MIC и положите её на поверхность.
Используйте лопатку, чтобы приподнять маленькую защёлку на ZIF‑разъёме.
Отключите ленточный кабель от платы MIC и отведите плату в сторону.
Шаг 7
Снимите четыре винта Torx T8 длиной 16,0 мм под динамиком.
После отворачивания четырёх винтов Torx T8 длиной 16,0 мм оставшиеся компоненты устройства не имеют опоры. Будьте осторожны при переворачивании устройства, чтобы не повредить остальную электронику.
Переверните устройство, поддерживая переднюю панель.

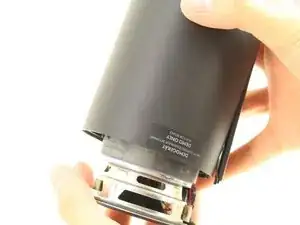

Снимите переднюю панель, поддев и подняв её.
Шаг 8

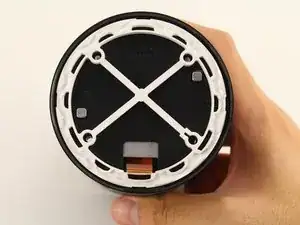

Снимите белую пластиковую защиту и чёрную силиконовую крышку.
Снимите металлическую крышку под чёрной силиконовой крышкой.
Шаг 9

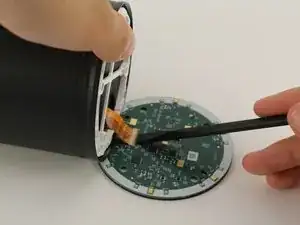

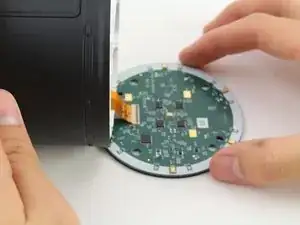

Осторожно приподнимите плату MLB. Под ней находится ещё один ZIF‑разъём. Используйте лопатку, чтобы приподнять маленькую защёлку на ZIF‑разъёме.
На это уйдёт несколько попыток. Не прилагайте чрезмерной силы, чтобы не повредить ZIF‑разъём.
Снимите плату MLB, перевернув устройство и дав ей упасть вам в руки.
Полностью выньте ленточный кабель из корпуса, присоедините его к плате MLB, затем верните плату и ленточный кабель в исходное положение.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
