Замена платы светодиодов/микрофонов Amazon Echo

Перед разборкой выключите Echo и отключите его от сети. Несоблюдение этого может привести к травме или повреждению устройства.

Снимите резиновую ножку с нижней части Echo.

Не тяните резиновую ножку слишком сильно, она может деформироваться. Используйте лопатку, чтобы помочь снять ножку, если возникают трудности.

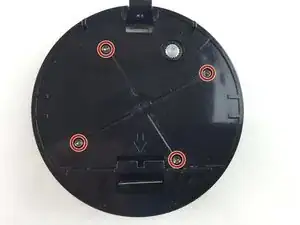

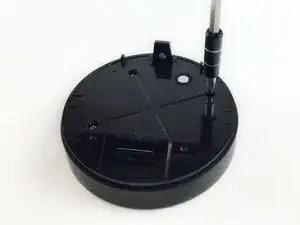

Удалите четыре винта Torx T10 длиной 42,8 мм с нижней части Echo.

Медленно поднимите пластину с платой. Осторожно, чтобы не отсоединить провода.

Пинцетом аккуратно отсоедините два красно-черных кабеля от разъёмов на плате.

Тяга за провода может повредить устройство. Тяните за пластиковые разъёмы.

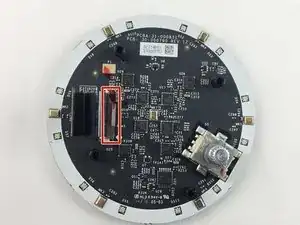

Поднимите коричневый пластиковый фиксатор на ZIF-разъёме, удерживающем шлейф драйверной платы.

Вытяните шлейф из разъёма. Пластина с платой теперь должны быть освобождены от Echo.

Используя лопатку, отогните два пластиковых зажима на пластине.

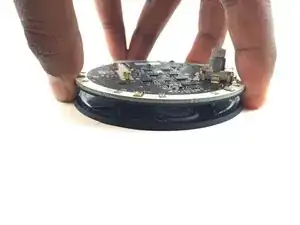

Поднимите плату и оттяните её от пластины.

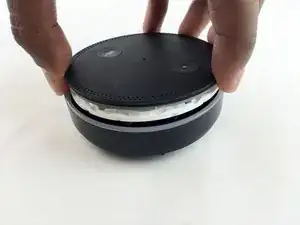

Снимите пластиковую пластину с нижней части устройства. Затем удалите пластиковый кожух.

Снимите чёрную тканевую обшивку, обёрнутую вокруг устройства.

Остерегайтесь разрыва ткани. Используйте лопатку, чтобы помочь отделить клей, если возникают трудности.

Удалите четыре винта Torx T10 длиной 9,7 мм.

Поднимите коричневые и чёрные пластиковые фиксаторы ZIF-разъёмов на обоих концах материнской платы.

Вытяните два шлейфа из разъёмов на материнской плате.

Поднимите материнскую плату из корпуса Echo.

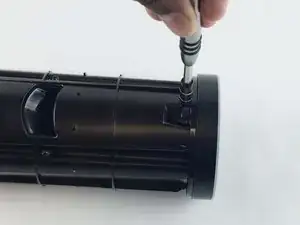

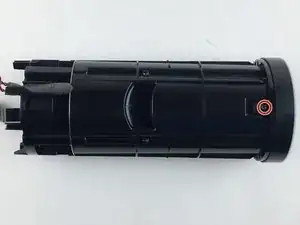

Удалите винт Torx T10 длиной 9,7 мм с противоположной стороны Echo.

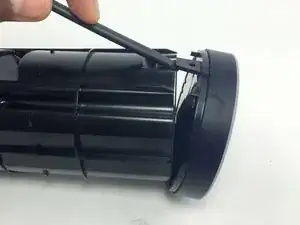

Отстегните и снимите верхний узел кольца регулировки громкости с Echo.

Открутите четыре винта Torx T9 длиной 9,7 мм с нижней части узла кольца громкости.

Переверните узел и поднимите пластину с кнопками.

Переверните пластину, затем снимите чёрную шестерню и белое пластиковое кольцо.

Удалите шлейф, подняв коричневый фиксатор на ZIF-разъёме.

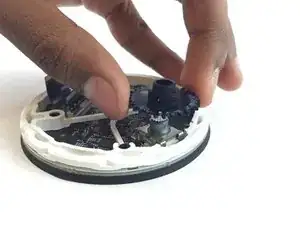

Поднимите плату светодиодов/микрофонов с пластины.
