Замена материнской платы Amazon Echo
В этом руководстве показано, как заменить материнскую плату в Amazon Echo. Материнская плата отвечает за все основные функции Echo. Она содержит цифровой медиапроцессор, 256 МБ LPDDR1 ОЗУ, 4 ГБ флеш-памяти и модуль Wi‑Fi и Bluetooth.
Шаг 1
Перед разборкой выключите Echo и отключите его от питания. Невыполнение этого может привести к травме или повреждению устройства.
Снимите резиновую ножку с нижней части Echo.
Не тяните резиновую ножку слишком сильно, чтобы она не растянулась. Используйте лопатку, чтобы помочь снять ножку, если возникают трудности.
Шаг 2

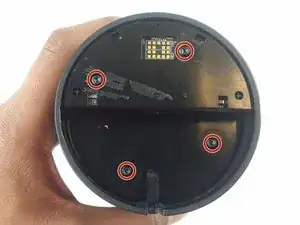

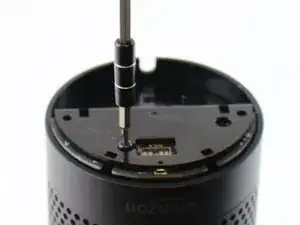

Выверните четыре винта T10 длиной 42,8 мм с нижней части Echo.
Шаг 3

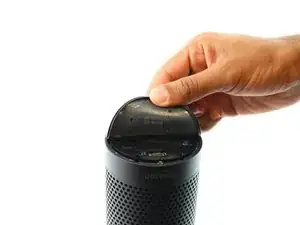

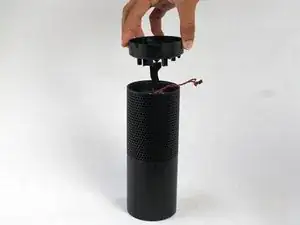

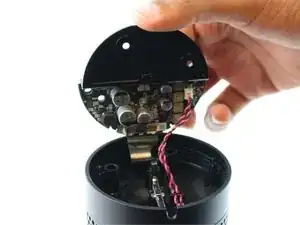

Медленно поднимите пластину с платой. Следите, чтобы не отсоединить провода.
Шаг 4

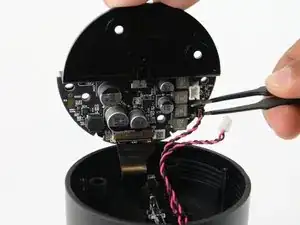

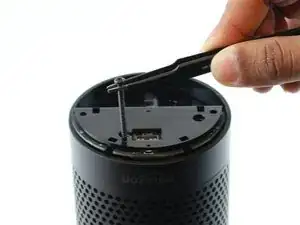

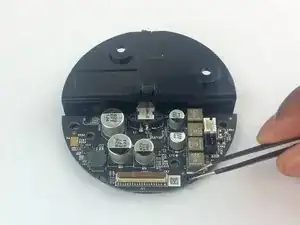

С помощью пинцета аккуратно отсоедините два красно‑чёрных кабеля от их разъёмов на плате.
Рывание за провода может повредить устройство. Тяните за пластиковые разъёмы.
Шаг 5

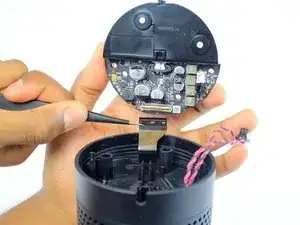

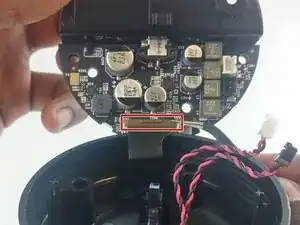

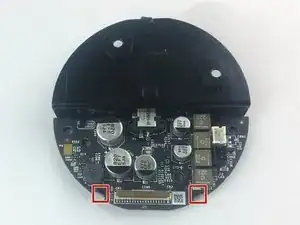

Поднимите коричневый пластиковый зажим на ZIF‑разъёме, фиксирующем ленточный кабель платы привода.
Вытащите ленточный кабель из разъёма. Пластина и плата теперь должны быть свободны от Echo.
Шаг 6

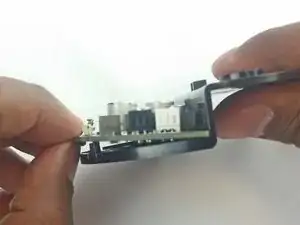

С помощью лопатки отведите назад два пластиковых защёлки на пластине.
Поднимите плату и оттяните её от пластины.
Шаг 7

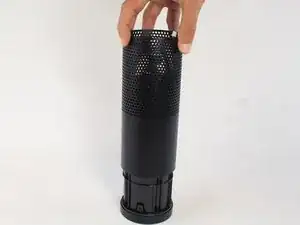

Снимите пластиковую пластину с нижней части устройства. Затем снимите пластиковый кожух.
Шаг 8

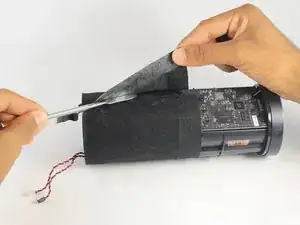

Снимите чёрную тканевую обшивку, обёрнутую вокруг устройства.
Осторожно, не порвите ткань. Используйте лопатку, чтобы помочь удалить клей, если возникают трудности.
Шаг 9

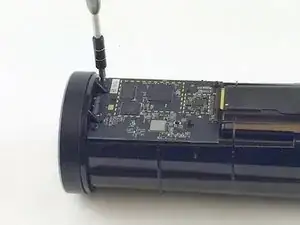

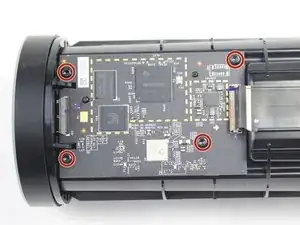

Выверните четыре винта T10 длиной 9,7 мм.
Шаг 10

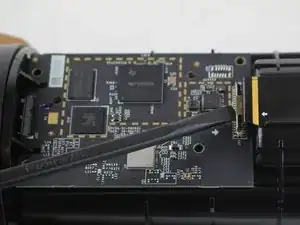

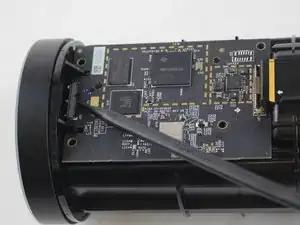

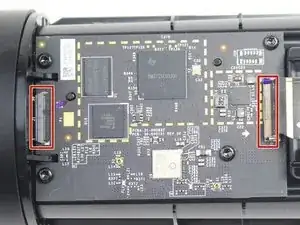

Поднимите коричневые и чёрные пластиковые зажимы, фиксирующие ZIF‑разъёмы на каждом конце материнской платы.
Вытащите два ленточных кабеля из их разъёмов на материнской плате.
Шаг 11

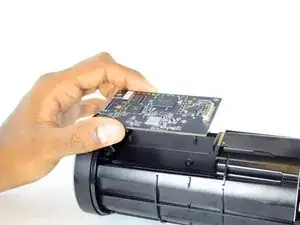

Поднимите материнскую плату из Echo.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
